電氣特性 |
| |
|
| |
| 環境溫度： |
0~55°C |
| 相對溼度： |
0~90% |
| 耐壓絕緣： |
2500Vac/1 Min. |
| 絕緣阻抗： |
500MΩ以上 |
| 輸入訊號： |
4-20mA、0-20mA
0-5V、0-10V、1-5V
|
|
|
|
| |
|
產品特性(Product Characteristic) |
| |
|
| |

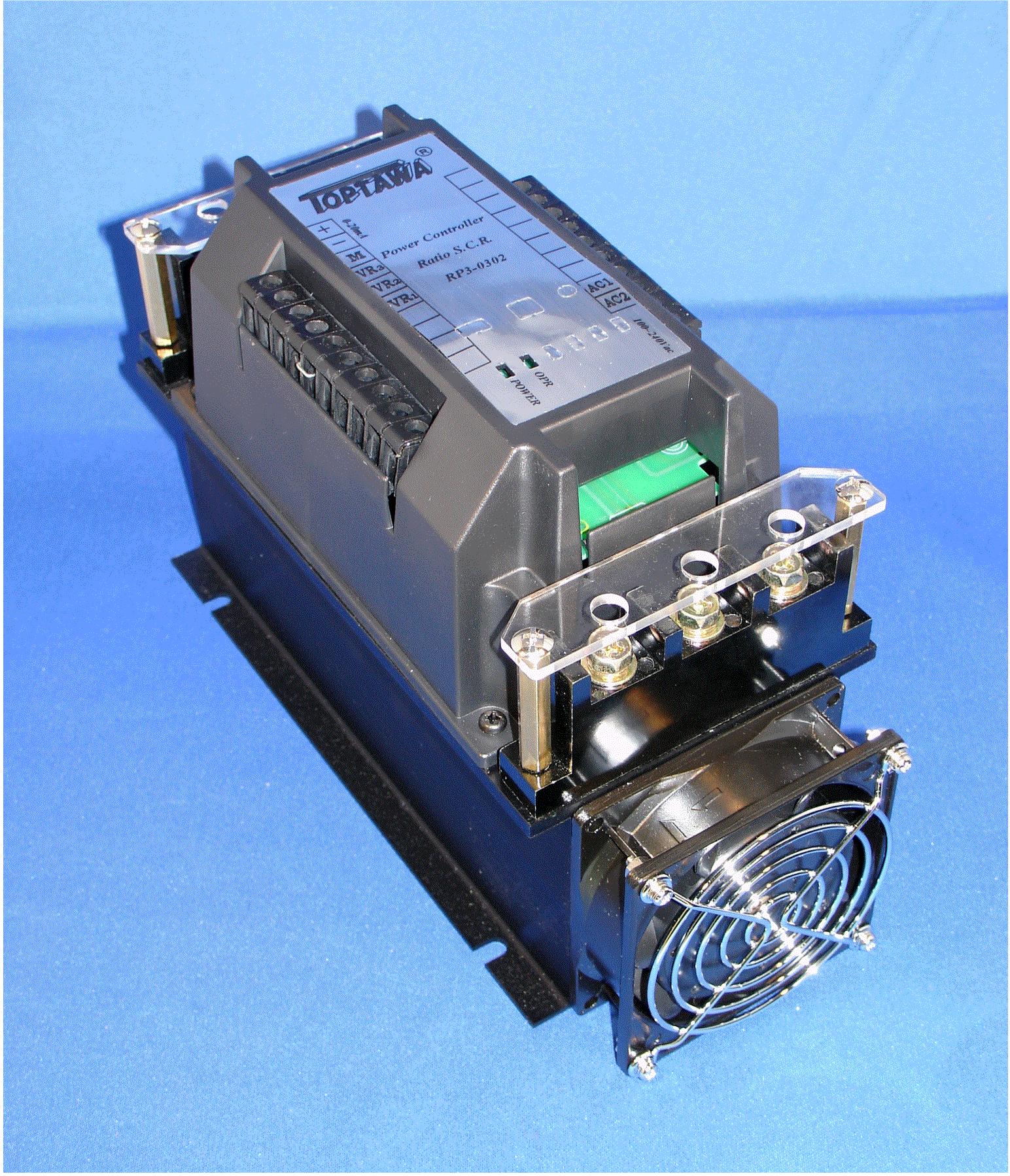

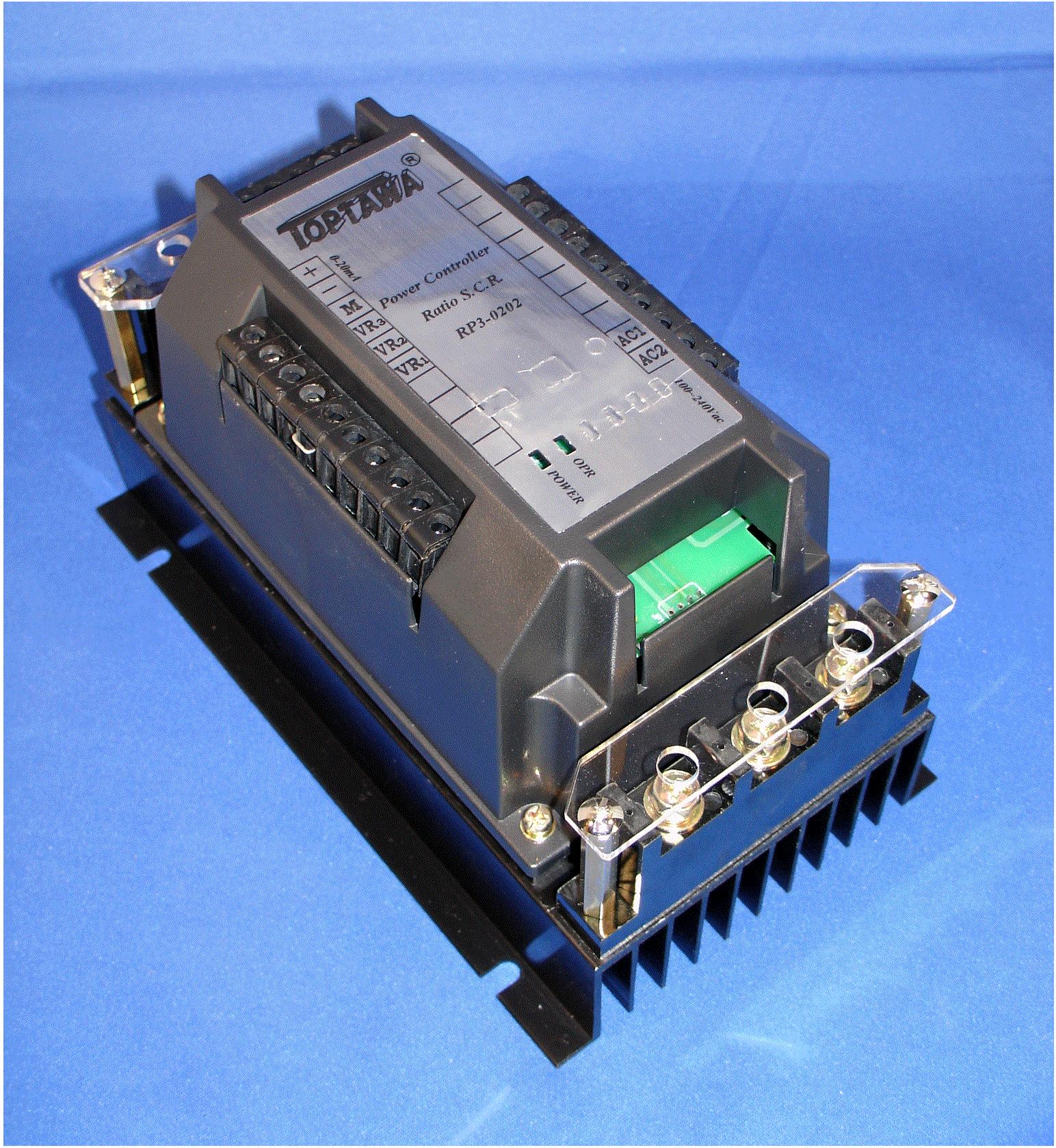

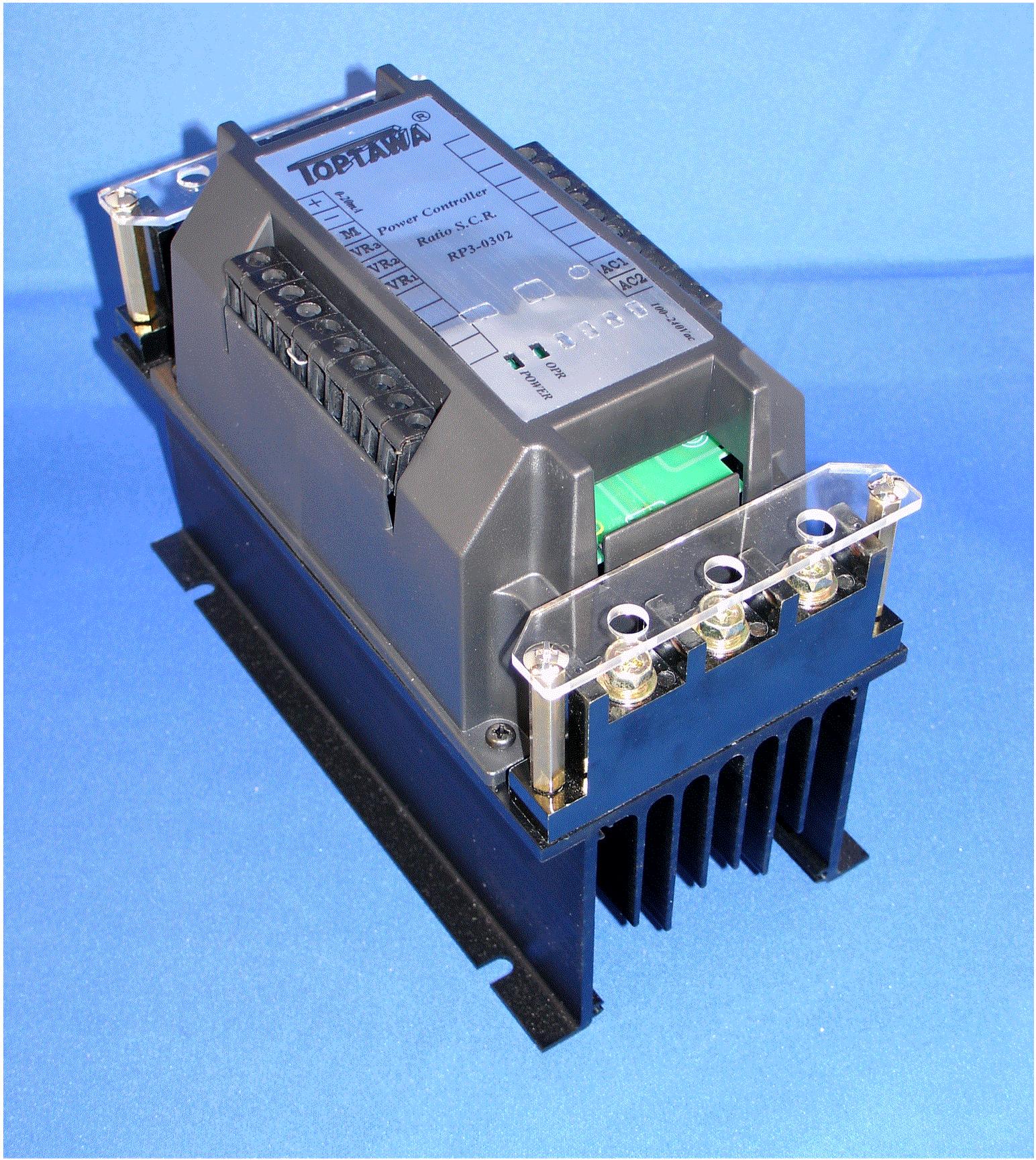

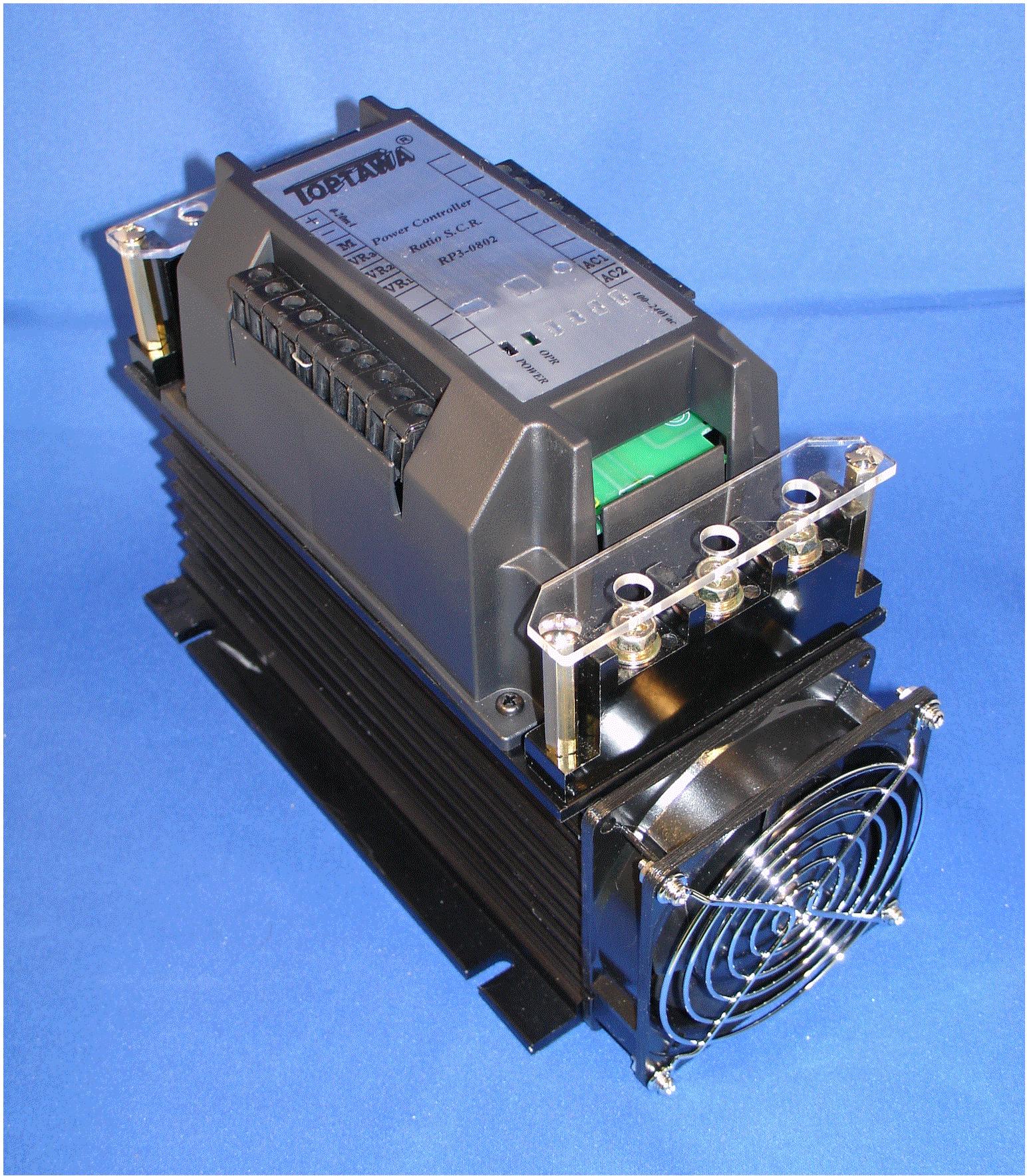

| 圖號 |
圖號A |
圖號B |
圖號C |
圖號D |
| 參考圖 |
 |
 |
 |
 |
| 尺寸 |
212x125x115 mm |
212x110x155 mm |
247x110x155 mm |
252x126x170 mm |
| 淨重 |
1320g |
1720g |
2720g |
3520g |

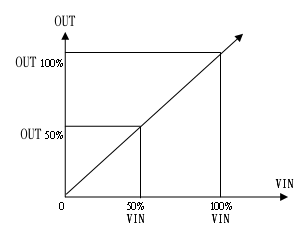

- 輸入和輸出為線性輸出，控制應用簡便。
- 具有定電壓or定電流之功能，不受電源or負載變動之影響，誤差於1%以內。
- 控制精度高、誤差比例小。
- 電感、電阻負載均適用。
- 具有自動調節之功能，電源頻率50/60Hz均適用。
- 於部份場合可取代變頻器。
應用範圍：
風機轉速控制
轉矩馬達轉速控制
電感性負載
IR加熱器
真空設備
一般性電熱應用場合
百分比輸出設定
馬達緩啟動
定電壓加熱控制
定電流加熱控制
訂購資訊：
品名：RP3 A BBB C D
例如：RP3 1 010 2 A
| A→ |
輸入訊號 |
| |
1 4-20mA |
| |
2 0-20mA 基本型 |
| |
3 0-5V |
| |
4 0-10V |
| |
5 1-5V |
| B→ |
額定負載電流 |
| |
010 10A |
| |
020 20A |
| |
050 50A |
| C→ |
額定負載電壓 |
| |
1 110V |
| |
2 220V |
| |
3 380V |
| |
4 440V |
| D→ |
圖號 |
| |
A 圖號A |
| |
B 圖號B |
|
|
|
輸入訊號(4-20mA、0-20mA、0-5V、0-10V、1-5V)
|
|
|
| |
|
產品規格 |
| |
|
| |
| 電流值 |
A(av) |
I2t(A2s) |
參考圖 |
| 20A |
20A |
310 |
A |
| 30A |
30A |
770 |
B |
| 50A |
50A |
1600 |
C |
| 80A |
80A |
3800 |
D |

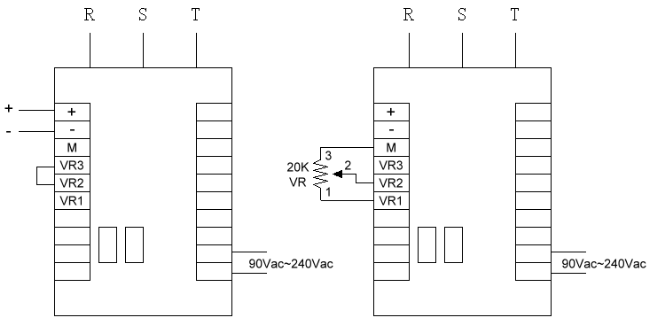

控制線接法：
| <一>自動模式 |
<二>手動模式 |
 |
入力線接法：

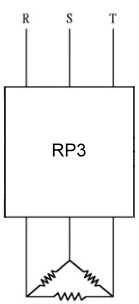

| <一>電阻負載 |

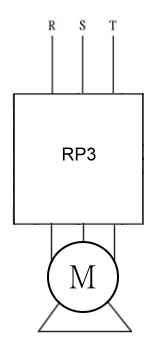

<二>馬達負載 |
 |
 |
|
| |
|
|
