單相負載檢知器(DM1106(零位)、DM1129B(相位))(斷線、過流、SCR/SSR擊穿偵測)

電氣特性


環境溫度： 0~55°C
相對溼度： 0~90%
耐壓絕緣： 2500Vac/1 Min.
絕緣阻抗： 500MΩ以上
使用頻率範圍： 50Hz/60Hz
同步訊號： 4-20mA
偵測範圍： 5-80A

產品特性(Product Characteristic)



1.應用於單相、三相加熱器及其它需要交流電流監控場合。

圖號

圖號A

圖號B

參考圖



尺寸

113 x 32 x 98 mm



淨重





訂購資訊：

品名：  AA B C D E F G

例如：  30 1 1 W A 1 1

AAA→ 額定負載電流 G→過流設定
005 5A 1.2A~5A
015 15A 1.1A~2.5A
025 25A

1.1A~2.5A
030 30A 1.9A~30A
040 40A 1.10A~40A
050 50A 1.11A~50A
060 60A 1.11.5A~60A
070 70A 1.12A~70A
080 80A 1.24.5A~80A
100 100A 1.2~5 [EXT、CT(100:5)]
120 120A 1.2~5 [EXT、CT(150:5)]
150 150A 1.2~5 [EXT、CT(150:5)]
200 200A 1.2~5 [EXT、CT(200:5)]
250 250A 1.2~5 [EXT、CT(250:5)]
300 300A 1.2~5 [EXT、CT(300:5)]

B→ 同步訊號
1 (4-20mA)　DM1029B
2 12Vdc　DM1106
3 24Vdc　DM1106
4 P.W.M　DM1106
5 接點(Relay)　DM1106
C→ 特殊功能
1 斷線
2 斷線+過流
3 擊穿
4 擊穿+過流
5 擊穿+斷線+過流
D→
W 端子線
T 端子座
E→ 圖號
A 圖號A(鋁軌)
B 圖號B(固定式)



產品規格



使用說明：

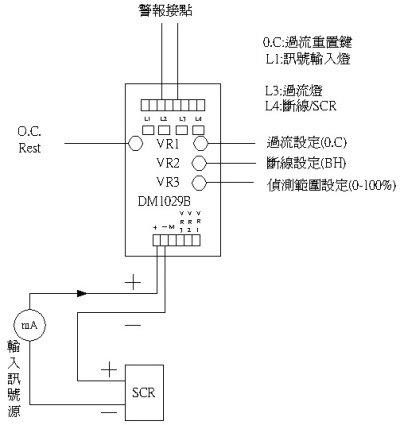

<一>.電流同步串聯接法及功能

 注意事項：由於輸入訊號電流源和SCR檢知器串聯，所以輸入訊號電壓需夠大(約大於12V以上)，方能使檢知器正常動作。

<二>訊號輸入(4-20mA)配線圖：(DM1029B)

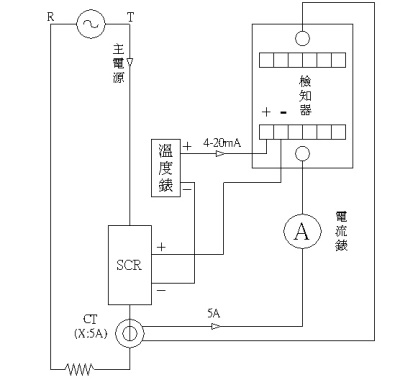

a.主電源電流大於30A(需外加CT)

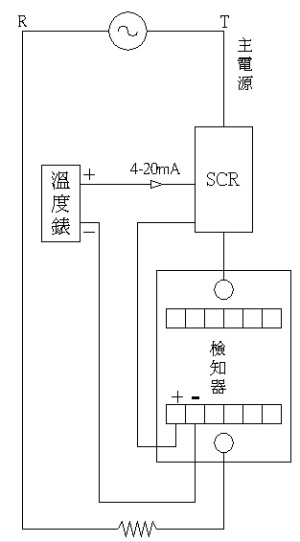

b.主電源電流小於30A

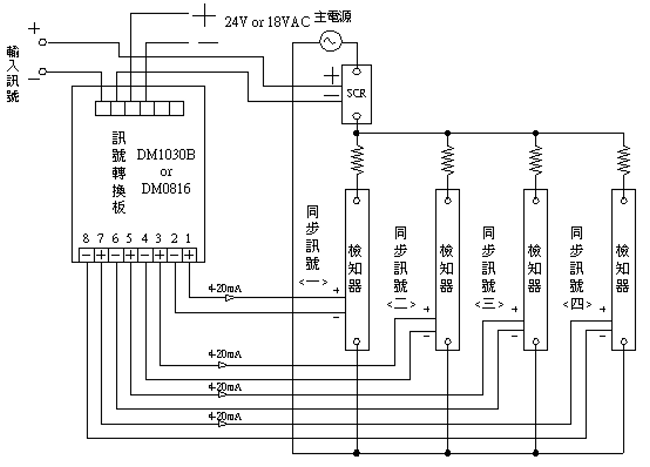

c.單相多點負載偵測接法：(每組檢知器最大電流30A)



<三>訊號輸入(+12V、+24V或P.W.M)配線圖：(DM1106)

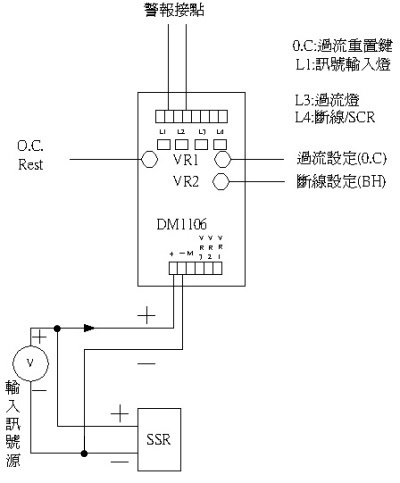

電壓同步並聯接法及功能

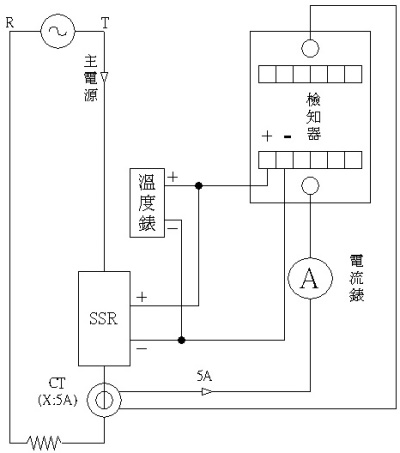

a.主電源電流大於30A(需外加CT)

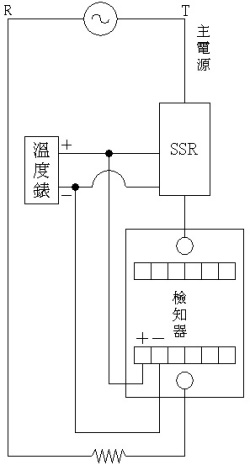

b.主電源電流小於30A

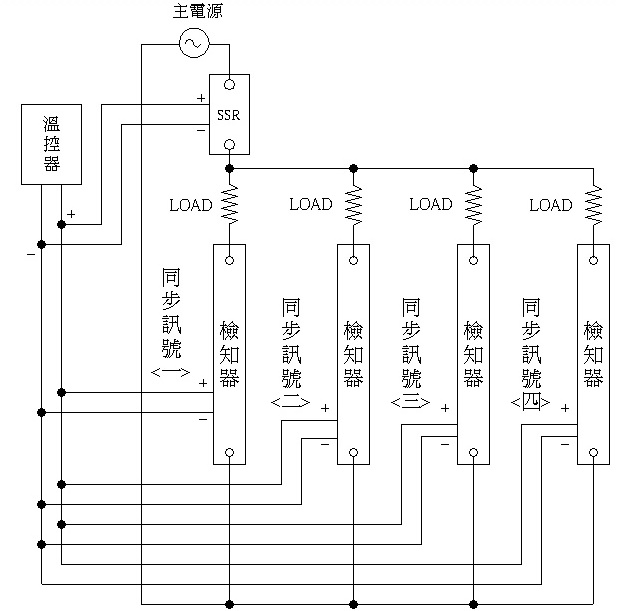

c.單相多點負載偵測接法：(每組檢知器最大電流30A)
