電氣特性 |
| |
|
| |
| 環境溫度： |
0~55°C |
| 相對溼度： |
0~90% |
| 耐壓絕緣： |
2500Vac/1 Min. |
| 絕緣阻抗： |
500MΩ以上 |
| 最小動作電流： |
0.6A |
| 使用頻率範圍： |
50Hz/60Hz ±5% |
| 輸入訊號： |
DCA：4-20 mA
DCV：12V、24V、P.W.M
|
|
|
|
| |
|
| |
|
產品規格 |
| |
|
| |
|
品名
|
額定負載電流
|
I2t(A2s)
|
圖號
|
圖號(加長型)
|
|
020
|
20A
|
310
|
B
|
|
|
030
|
30A
|
770
|
B
|
I
|
|
050
|
50A
|
1600
|
G
|
L
|
|
070
|
70A
|
2700
|
H
|
M
|
|
080
|
80A
|
3800
|
H
|
N
|
|
100
|
100A
|
7400
|
H
|
N
|
|
120
|
120A
|
10600
|
H
|
N
|
|
160
|
160A
|
18000
|
T
|
|
|
200
|
200A
|
29000
|
U
|
|
|
300
|
300A
|
63000
|
V
|
|
使用說明：

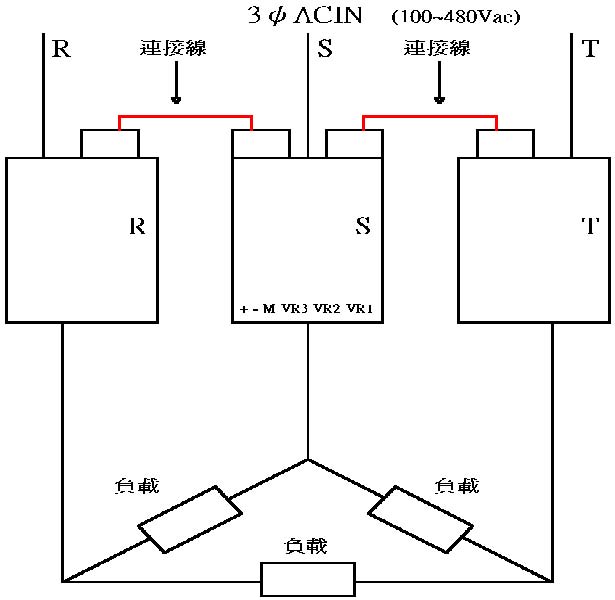

| ＜一＞入力電源接法(150A以下) |
|
 |
 |
| ＜二＞控制訊號接法 |
|
 |
 |
 |
 |
 |
|
| ＜三＞控制訊號接法(160A以上) |
|
|

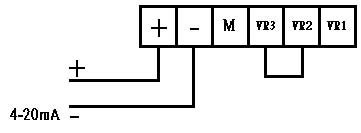

A.自動模式
|

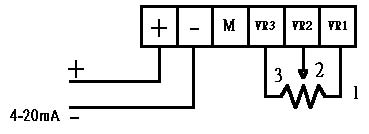

B.自動外接+VR模式(最大輸出量)
|
|

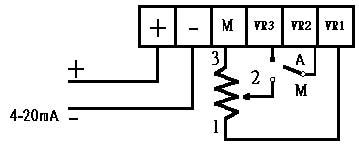

C.自動+手動+外接開關模式
|

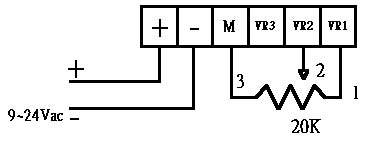

D.手動模式
(DC9~24Vdc須先告知，否則會燒毀SCR)
(請注意9~24Vdc輸入電流最大不得超過20mA，理想值為20mA以下)
|
|

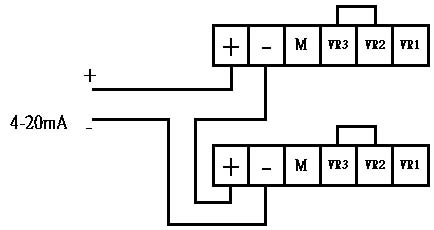

E.兩台串接模式(a.b.c三種模式均可採用)
|

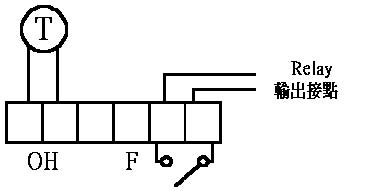

F.異常接點模式(此部分之相關配備為選購)
|
|
| |
|
|
