電氣特性 |
| |
|
| |
|
環境溫度：
|
0~55°C
|
|
相對濕度：
|
0~90%
|
|
耐壓絕緣：
|
2500Vac/1 Min |
|
絕緣阻抗：
|
500MΩ以上
|
|
輸入訊號： |
4-20mA或1-5V |
|
|
|
| |
|
產品特性(Product Characteristic) |
| |
|
| |
|

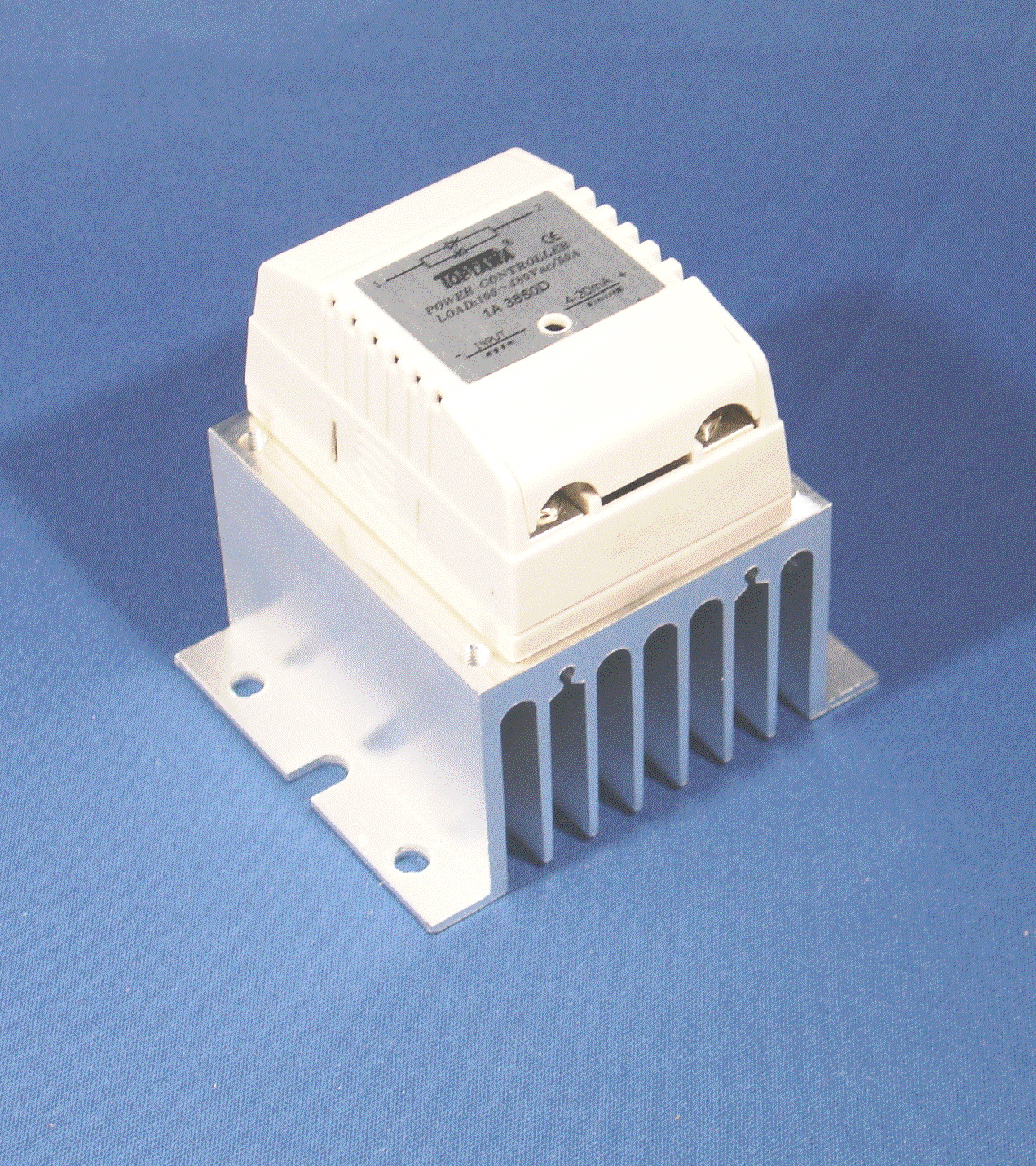

圖號 |
圖號A |
圖號B |
圖號C |
圖號D |
|

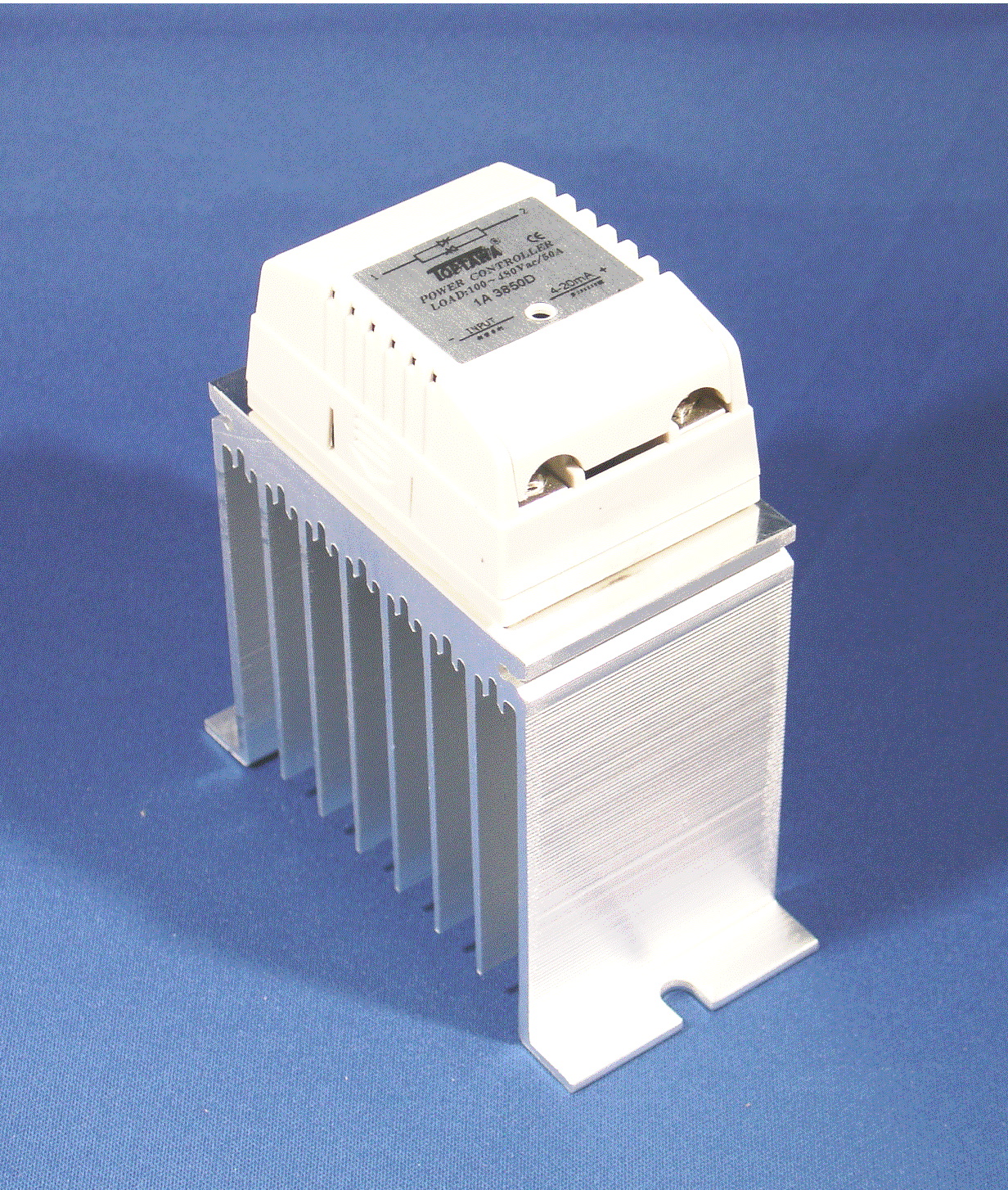

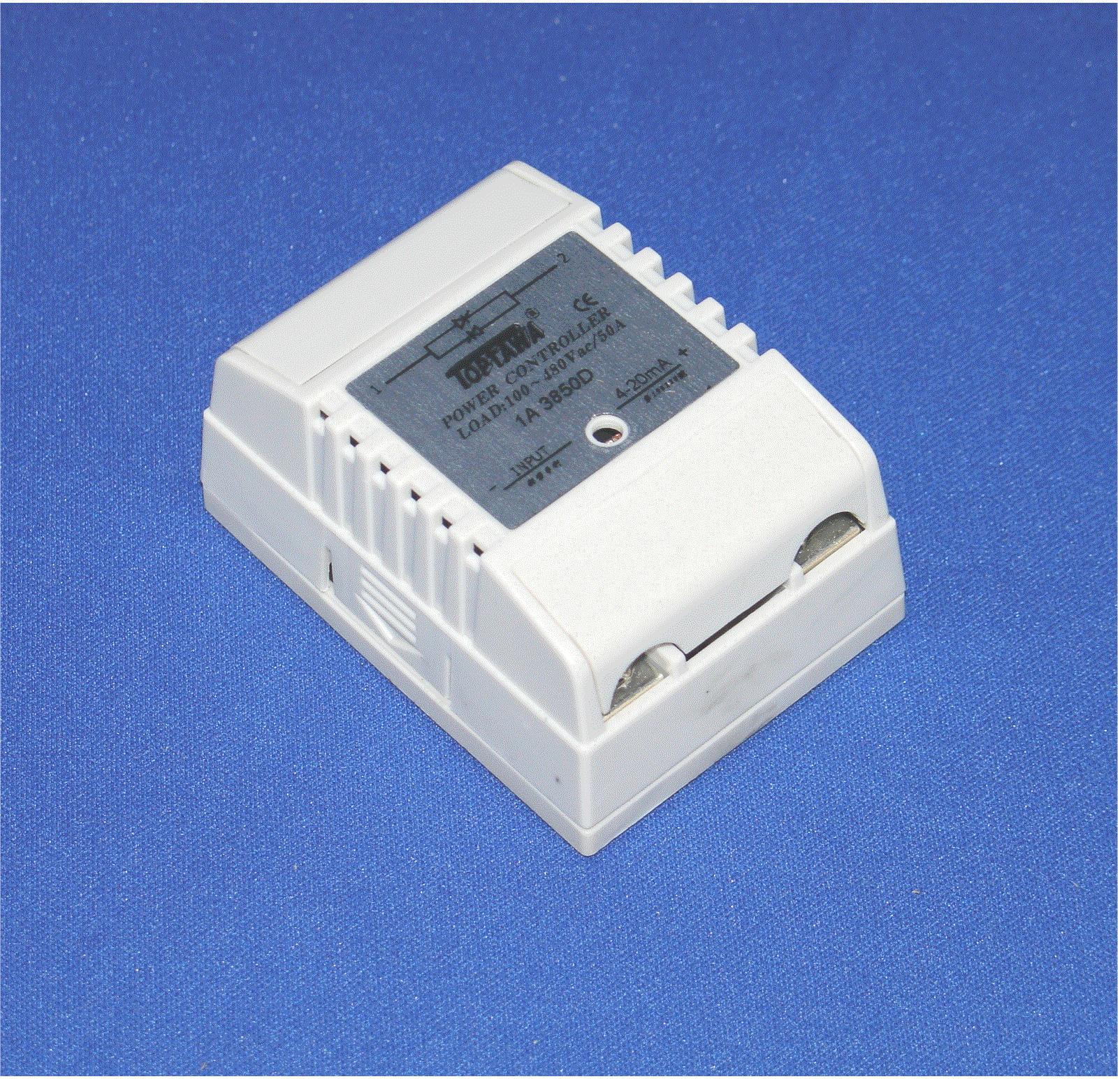

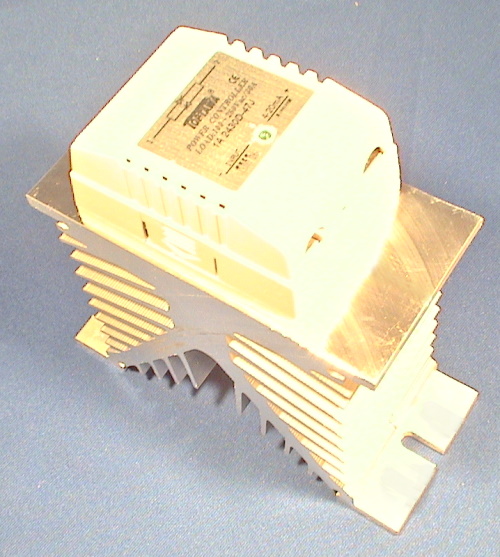

參考圖 |
 |
 |
 |
 |
|
尺寸 |
67x48x33 mm |
67x80x75 mm |
75x50x83 mm |
104x50x115 mm |
|
淨重 |
130g |
320g |
270g |
390g |
|
|
|

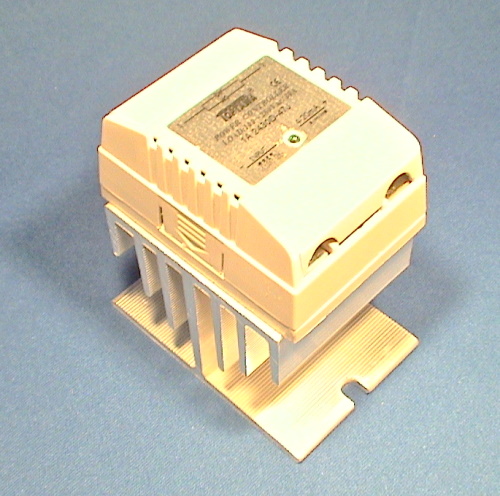

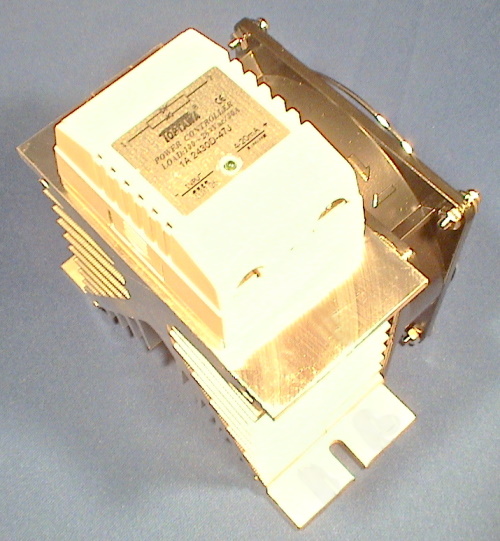

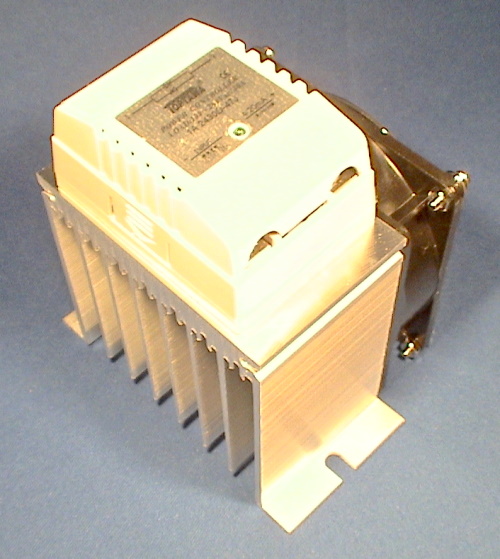

圖號 |
圖號E |
圖號F |
圖號G |
|
|
參考圖 |
 |
 |
 |
|
|
尺寸 |
126x53x128 mm |
104x85x115 mm |
126x88x128 mm |
|
|
淨重 |
640g |
690g |
960g |
|
-
直接搭配溫度錶4-20mA或1-5V訊號，無需輔助電源，符合環保、省能源之設計。
-
1台溫度錶可串接2台以上之SCR。(欲串接3台，請洽本公司)。
-
50Hz/60Hz可共用，輸出功率達100%，線性佳。
-
使用超熱導體，傳熱效果佳，可提昇產品可靠度及壽命。
-
一次測及二次測配備防護蓋，避免觸電。
-
尺寸與SSR固態接觸器相同，可互換。
-
體積小、使用簡單、節省配盤之空間及時間。
-
結構採模組化設計，維修更換簡易。
-
使用Hybrid IC設計，完全隔離溼氣、粉塵，可靠度更高。
-
中華民國專利(新型第196139號、新型第212283號)，仿冒必究。
-
CE認證通過。
訂購資訊：
品名：AA BB CC D E
例如：1A 24 15 T A
|
AA→
|
1A (單相SCR 4-20mA)
|
|
|
1V (單相SCR 1-5V)
|
|
BB→
|
額定負載電壓
|
|
|
24 (100~260Vac)
|
|
|
38 (100~480Vac)
|
|
CC→
|
額定負載電流
|
|
|
15 15A
|
|
|
25 25A
|
|
|
30 30A
|
|
|
40 40A
|
|
|
50 50A
|
|
|
65 65A
|
|
D→
|
晶片
|
|
|
T (TRIAC)
|
|
|
D (雙SCR晶片)
|
|
E→
|
圖號
|
|
|
A 圖號A
|
|
|
B 圖號B
|
|
|
| |
|
產品規格 |
| |
|
| |
|
電流 / 模組
|
A(av)
|
I2t(A2s)
|
圖號
|
推薦圖號
|
|
15/T
|
15A
|
220
|
B C
|
B
|
|
25/T
|
25A
|
310
|
B C
|
B
|
|
40/T
|
40A
|
1100
|
D F
|
D
|
|
15/D
|
15A
|
220
|
B C
|
B
|
|
30/D
|
30A
|
310
|
B D F
|
B
|
|
50/D
|
50A
|
1600
|
D E F
|
D
|
|
70/D
|
70A
|
2700
|
E G
|
E
|
配線方法(4-20mA)：
|

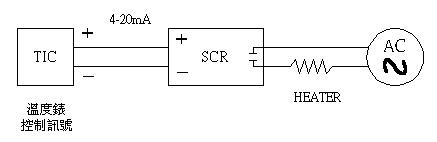

基本方法： |
 |
|

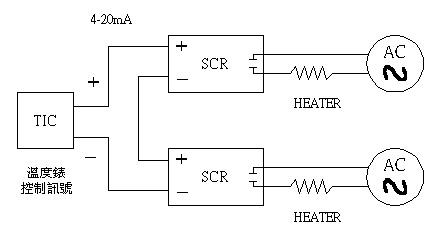

兩台串接： |
 |
|

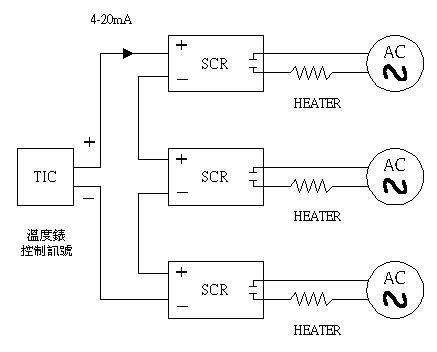

三台串接：＜一＞三相三線式 |
|
注意事項：若溫度錶功率不足，則無法100%輸出，請追加推動板(DM1030A)
|
|

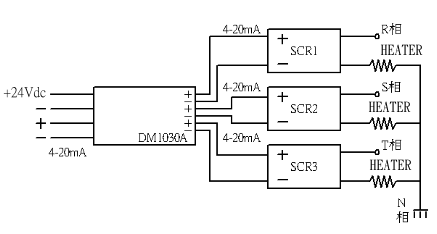

＜二＞三相四線式 |
 |
配線方法(1-5V)：
|

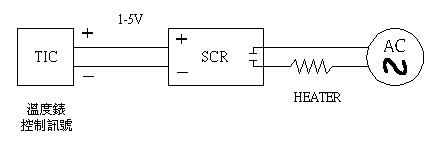

基本接法： |
 |
|

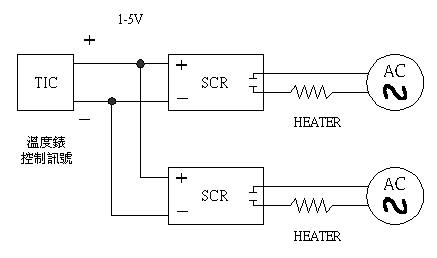

兩台並接： |
 |
|

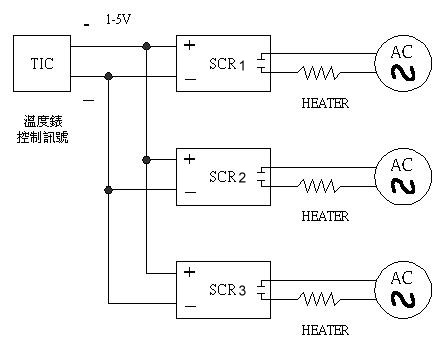

三台並接：＜一＞三相三線式 |
 |
|

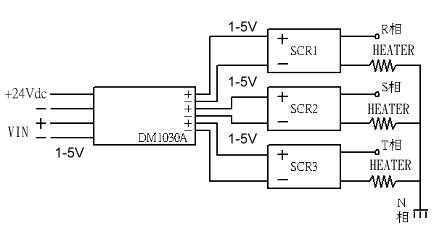

＜二＞三相四線式 |
 |
|
| |
|
|
