電氣特性


環境溫度： 0~55°C
相對溼度： 0~90%
耐壓絕緣： 2500Vac/1 Min.
絕緣阻抗： 500MΩ以上

產品特性(Product Characteristic)


  1. 一個溫度錶對多個SCR (1ψ或3ψ) 且適用本公司所有產品(P3、Z2、P1、APS、1A、1V、TMPT、ZT、、等產品)
  2. Out1、Out2、Out3、Out4之輸出量，可個別由對應之VR調整或校正
  3. 可作訊號轉換，可作訊號傳輸用途及同步訊號監控
  4. 同步輸入訊號: 　標準: 4-20mA　(選購: 0-20mA、1-5V、0-5V、0-10V)
  5. 標準輸出：４組　4-20mA
  6. 供應電源：18Vac或24Vdc
  7. 尺寸(mm)：85mm(L)x32mm(W)x55mm(H）(含鋁軌座)

訂購資訊：

　品名：DM1030B - A B

　例如：DM1030B - 1 1

A→ 同步輸入訊號
  1　4-20mA
  2　0-20mA
  3　1-5V
  4　0-5V
  5　0-10V
B→ 輸出訊號
  1　4-20mA
  2　0-20mA
  3　1-5V
  4　0-5V
  5　0-10V


產品規格



電源供應：

24Vdc(最大電流：100mA)

18Vac(最大電流：100mA(r.m.s))

同步輸入訊號：

 4-20mA、0-20mA、1-5V、0-5V、0-10V

輸出訊號：

 4-20mA

輸出組數：

 4組

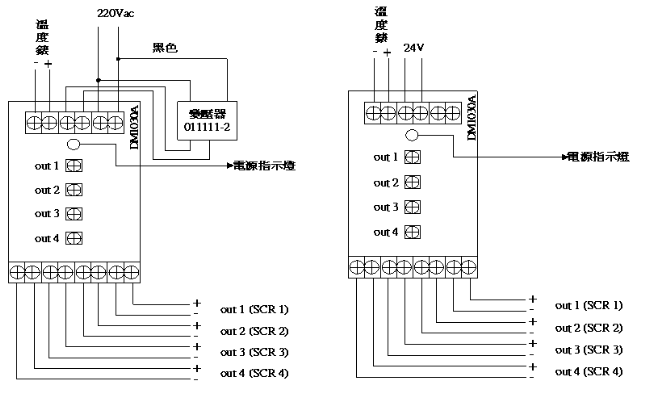

 安裝模式：

220V變壓器　　　　　　　　　　　　　　　　　　　　　　　24V(不附變壓器)

註：輸出校正調整(左轉小,右轉大)
