電氣特性 |
| |
|
| |
| 環境溫度： |
0~55°C |
| 相對溼度： |
0~90% |
| 耐壓絕緣： |
2500Vac/1 Min. |
| 絕緣阻抗： |
500MΩ以上 |
| 輸入訊號： |
4-20mA、0-20mA
0-5V、1-5V、0-10V
|
| 輸入阻抗： |
250(mA)，4.7k(V) |
| 輔助電源： |
90Vac~240Vac |
|
|
|
| |
|
產品特性(Product Characteristic) |
| |
|
| |
- 具有系統電源(R.S.T)欠相異常燈號顯示，SCR停止輸出，防止因欠相產生湧浪電流使保險絲過流燒毀。R.S.T恢復後，SCR自動恢復正常模式，異常燈號熄滅，不用任何重置動作，達到最理想的自動化控制境界。
- 具有保險絲燒斷，異常燈號顯示，SCR停止輸出之功能。當保險絲故障排除後，自動恢復正常工作模式。
- 輔助電壓範圍:88V AC-264V AC (50Hz/60Hz)，彈性應用範圍更廣，適合電壓不穩定之區域使用。
- 系統電源(R.S.T) 50Hz/60Hz 自動辨別，達到最理想完美之功率輸出條件，適合世界各國使用。
- 無送電順序之困擾，大大節省配電工時、人工成本、材料損耗，並可提昇工作效率。
- 體積小，故障排除容易。
- 風扇採用專利抽取方式，大大克服維修不易之困擾。中華民國專利(新型第179602號)。
- 內含SCR最大輸出量設定VR，不用外接。
- 另有過電流、過電壓、定電流、定電壓、加熱器斷線等功能及相對應的警報接點輸出，可依使用者之要求設計，詳細內容請洽經銷商或本公司。
- 中華民國專利(新型第220958號、新型第M241939號)，仿冒必究。
訂購資訊：
品名：ZT3 A BBB C D E
例如：ZT3 1 020 2 X A
| A→ |
輸入方式 |
| |
1 4-20mA 基本型 |
| |
2 0-20mA |
| |
3 1-5V |
| |
4 0-10V |
| |
5 0-5V |
| |
6 2-10V |
| BBB→ |
額定負載電流 |
| |
020 20 A |
| |
050 50 A |
| |
100 100 A |
| |
160 160 A |
| |
200 200 A |
| C→ |
額定負載電壓 |
| |
2 220 Vac |
| |
4 440 Vac |
| D→ |
特殊功能 |
| |
X 基本型 |
| E→ |
圖號 |
| |
A 圖號A |
| |
B 圖號B |
|
|
| |
|
產品規格 |
| |
|
| |
|
電流
|
A(av)
|
I2t(A2s)
|
圖號
|
|
020
|
20A
|
310
|
B
|
|
030
|
30A
|
770
|
B
|
|
050
|
50A
|
1600
|
G
|
|
070
|
70A
|
2700
|
H
|
|
080
|
80A
|
3800
|
H
|
|
100
|
100A
|
7400
|
H
|
|
120
|
120A
|
10600
|
O
|
|
160
|
160A
|
18000
|
R
|
|
200
|
200A
|
29000
|
R
|
|
300
|
300A
|
63000
|
S
|

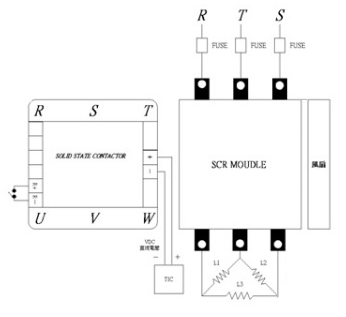

應用說明：
| |
160A(含)以上(三極) |
 |
 |
| 1.自動模式 |
2.手動模式 |
 |
 |
| 3.自動+手動模式 |
4.自動+手動+外接開關模式 |
 |
 |
| 5.串接模式示意圖 |
6.並接模式示意圖 |
 |
 |
| 7.串接+外接VR模式示意圖 |
8.並接+外接VR模式示意圖 |
 |
 |
|
| |
|
|
