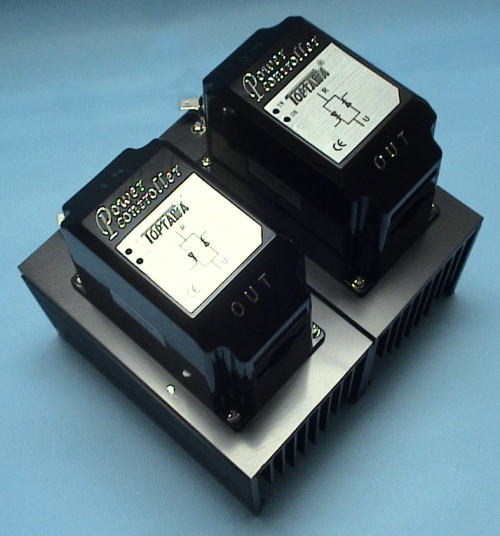

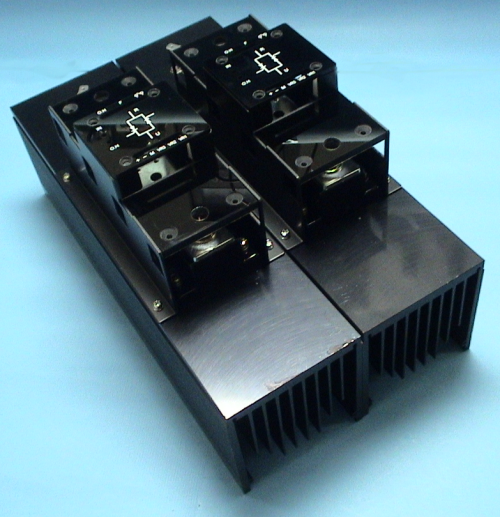

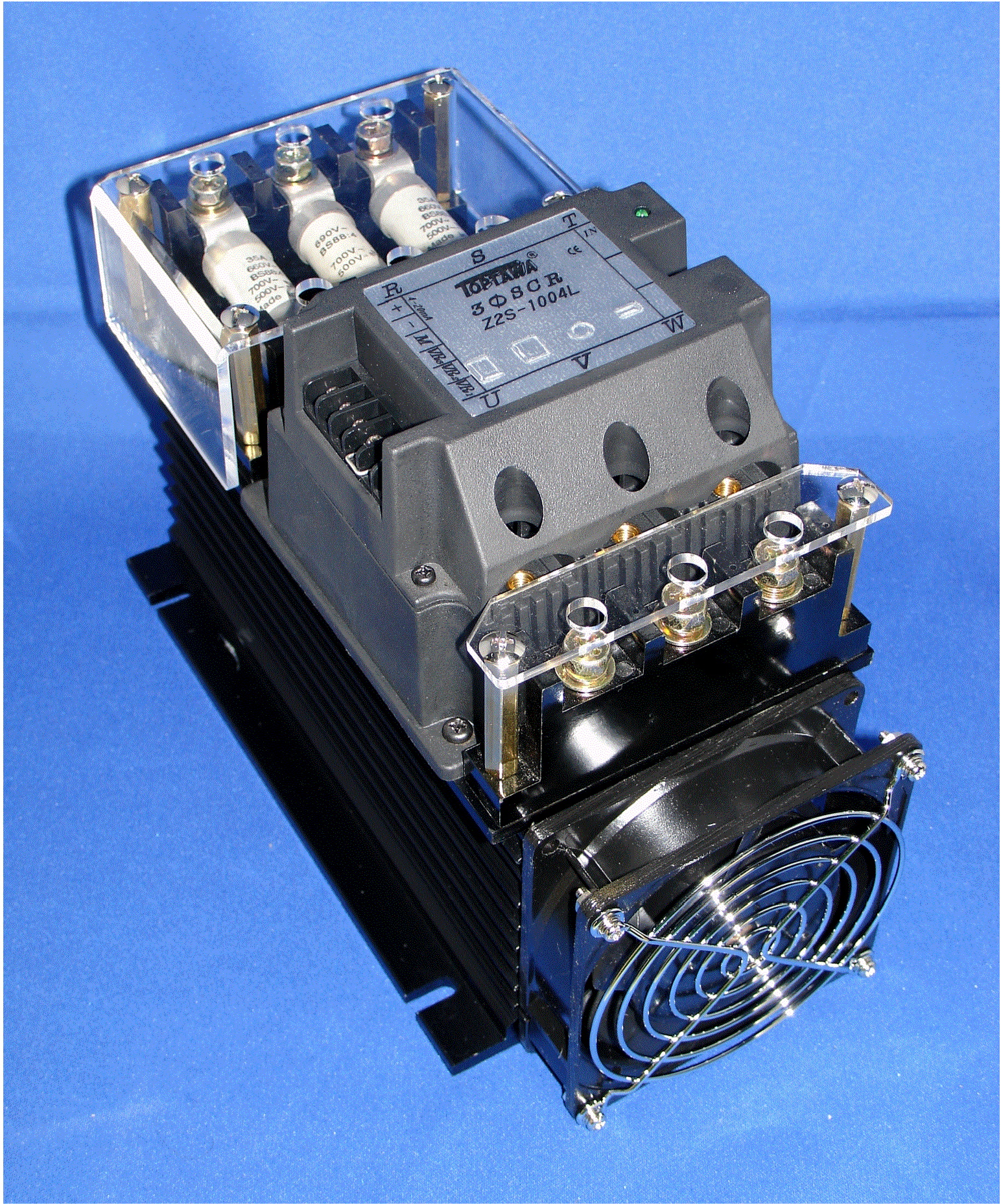

Z2　三相二極零位控制器(直推式)(4-20mA or DCV)

電氣特性

環境溫度：	0~55°C
相對溼度：	0~90%
耐壓絕緣：	2500Vac/1 Min.
絕緣阻抗：	500MΩ以上
輸入電壓：	DCA(4-20mA)、12Vdc、24Vdc、P.W.M

產品特性(Product Characteristic)

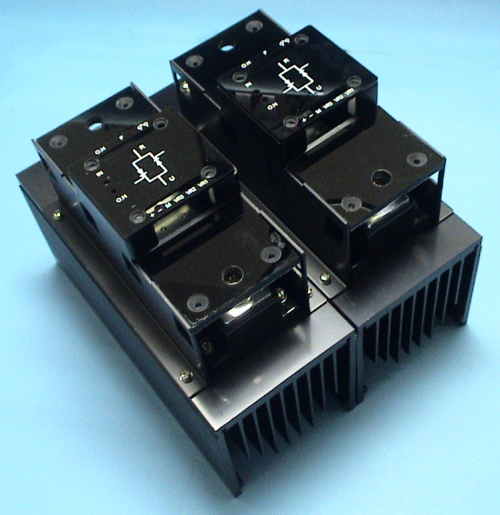

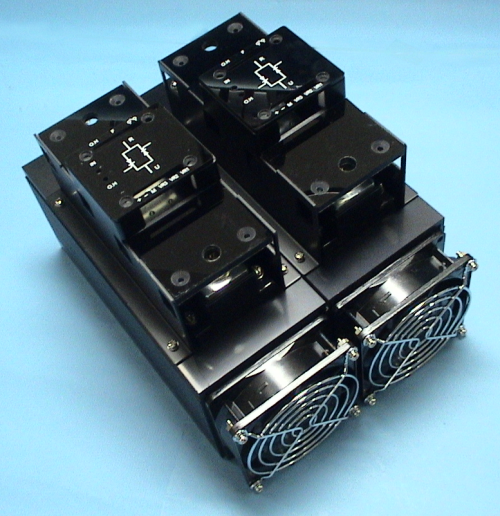

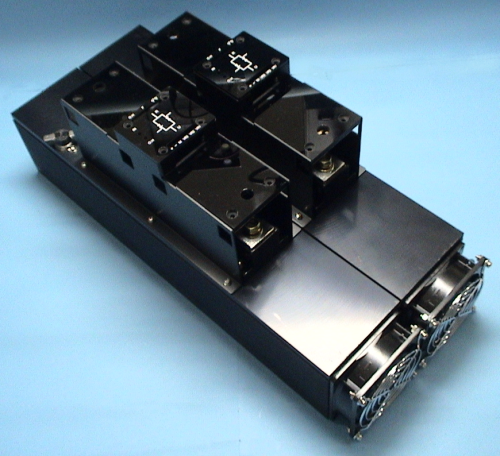

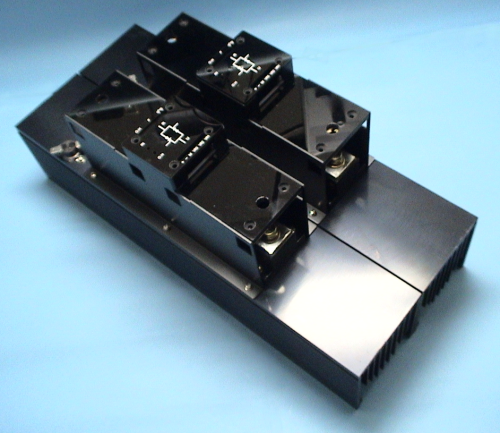

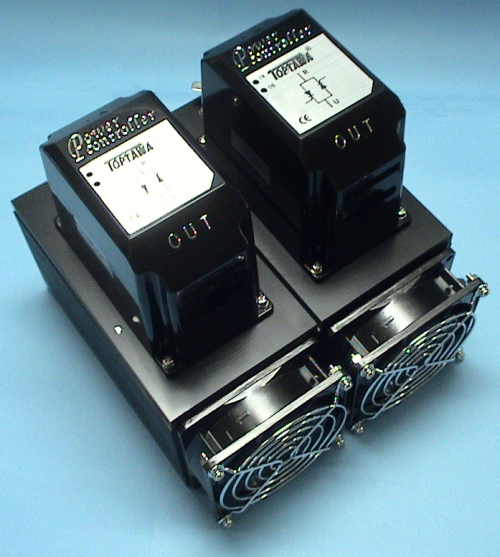

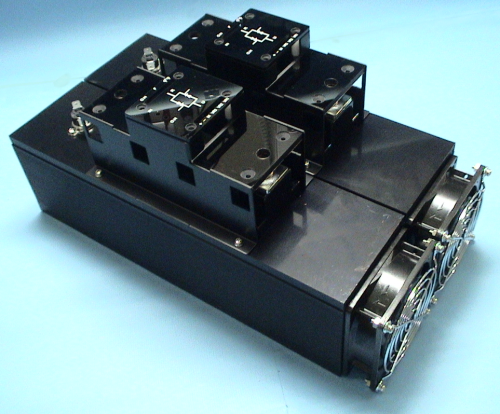

圖號	圖號A	圖號B	圖號C	圖號D
參考圖
尺寸	104x126x115 mm	104x110x155 mm	104x126x170 mm	140x126x170 mm
淨重	875g	1350g	1675g	2255g

圖號	圖號E	圖號F	圖號G	圖號H
參考圖
尺寸	194x140x200 mm	133x110x155 mm	133x126x170 mm	175x126x170 mm
淨重	4240g	1650g	2000g	2575g

圖號	圖號I	圖號J	圖號K	圖號L
參考圖
尺寸	235x140x200 mm	202x110x155 mm	202x126x170 mm	237x140x200 mm
淨重	4800g	1880g	2875g	3675g

圖號	圖號M	圖號N	圖號O	圖號P
參考圖
尺寸	237x110x155 mm	237x126x170 mm	277x140x200 mm	185x180x170 mm
淨重	2200g	3435g	4235g	2400g

圖號	圖號Q	圖號R	圖號S	圖號T
參考圖
尺寸	235x180x170 mm	335x180x170 mm	435x180x180 mm	200x180x170 mm
淨重	3200g	4400g	5240g	2740g

圖號	圖號U	圖號V	圖號W
參考圖
尺寸	300x180x170 mm	350x180x170 mm	450x170x180 mm
淨重	3840g	5040g	5880g

直接搭配溫度錶4-20mA訊號，無需輔助電源，不受電源變動影響，延長產品壽命，符合環保、省能源之設計。
1台溫度錶可串接2台以上之SCR。(欲串接3台，請洽本公司)。
50Hz/60Hz可共用，輸出功率達100%，線性佳。
體積小、使用簡單、節省配盤之空間及時間。
結構採模組化設計，維修更換簡易。
使用Hybrid IC設計，完全隔離濕氣與粉塵，符合CE認證規範(認證申請中)。
可外接VR，設定為自動/手動模式(詳附圖)。
具過熱指示燈(散熱器超過80°C時O.H.燈亮)，且SCR停止輸出。
具有訊號輸入電源指示燈。
輸入訊號端與動力線完全隔離。
採用光耦合驅動方式，而傳統設計系採用脈波變壓器隔離絕緣效果差，易產生高頻諧波干擾儀器設備，造成嚴重後果。
中華民國專利(新型第M286389號)，仿冒必究。
CE認證通過。

訂購資訊：

品名：Z2 A BBB C D E F

例如：Z2 1 030 2 X X A

A→	輸入訊號
	1　4-20mA　　基本型
	2　12Vdc
	3　24Vdc
	4　P.W.M
BBB→	額定負載電流
	020　20A
	030　30A
	100　100A
	120　120A
	200　200A
	300　300A
C→	額定負載電壓
	2　220Vac
	4　440Vac
D→	加長型(附保險絲)
	X　不附保險絲
	L　附保險絲
E→	特殊功能
	X　基本型
	1　欠相、過熱、警報接點
F→	圖號
	A　圖號A
	B　圖號B

產品規格

品名	A(av)	I²t(A²s)	圖號	圖號(加長型)
020	20A	310	A
030	30A	770	B	J
050	50A	1600	G	J
070	70A	2700	H	M
080	80A	3800	H	N
100	100A	7400	I	N
120	120A	10600	I	O
160	160A	18000	U
200	200A	29000	V
300	300A	63000	W

應用說明：

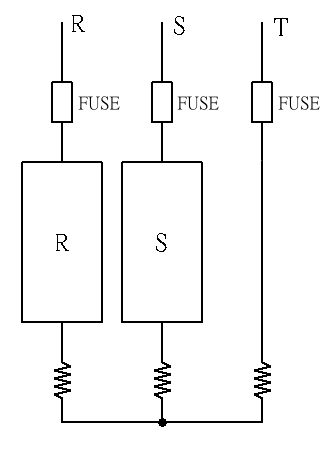

＜一＞入力電源接法(150A以下)	入力電源接法(160A以上)(二極)

＜二＞控制訊號接法

檔案下載
