SRS小型化三相SSR控制器

電氣特性


環境溫度：
0~55°C
相對濕度：
0~90%
耐壓絕緣：
2500Vac/1 Min.
絕緣阻抗：
500MΩ以上
輸入訊號： 5-32V、7-32V、9-32V、11-32V

產品特性(Product Characteristic)



圖號 圖號A 圖號B 圖號C 圖號D
參考圖
尺寸  72x80x85 mm 72x105x125 mm 103x72x110 mm  110x105x125 mm
淨重 410g 590g 460g 700g

圖號 圖號E 圖號F 圖號G 圖號H
參考圖
尺寸 140x85x132 mm 107x105x125 mm 145x105x125 mm 158x85x132 mm
淨重 780g 890g 1000g 1080g

圖號 圖號I 圖號J 圖號K 圖號L
參考圖
尺寸 152x80x85 mm 187x72x110 mm 160x105x125 mm 180x105x125 mm
淨重 670g 880g 1170g 1500g

圖號 圖號M 圖號N 圖號O 圖號P
參考圖
尺寸 207x72x110 mm  195x105x125 mm 215x105x125 mm  100 x 80 x 85 mm
淨重 1040g 1470g 1800g 450g

  1. 本產品結構符合CE規定。
  2. 體積小、防塵、採模組化設計，故維修容易。
  3. 無火花、壽命長、符合環保需求。
  4. 本產品維修容易，故可重覆使用，不易造成萬年垃圾，破壞環境。
  5. 可節省使用單相SSR配裝三相SSR之箱體及人工成本。
  6. 可外接溫度開關(90℃±5℃)，停止SSR輸出，且可提供ALARM輸出。(選項)
  7. 中華民國專利(新型第M253895號)，仿冒必究。
  8. 可提供三相欠相功能，且可提供ALARM輸出(選項)

  輸入訊號
三相兩極L 5-32V
三相兩極H 7-32V
三相三極L 9-32V
三相三極H 11-32V

 訂購資訊：

品名：SRS A BBB C - D E F

例如：SRS 2 015 H - D X A

A→ 輸入訊號
  1　AC
  2　9~28V(三相二極)
  3　12~28V(三相三極)
BBB→ 額定負載電流
  015　15A
  025　25A
  030　30A
  040　40A
  050　50A
  060　60A
  070　70A
C→ 額定負載電壓
  L　(100~260Vac)
  H　(100~480Vac)
D→ 晶片
  D　SCR
  T　TRIAC
E→ 特殊功能
  X　基本型
  1　過熱(OH)
  2　欠相
  3　過熱(OH)+欠相
F→ 圖號
  A　圖號A
  B　圖號B



產品規格



電流 / 模組

A(r.m.s)

I2t

圖號

015-T

15A

220

A

025-T

25A

440

A

040-T

40A

1100

B

030-D

30A

770

B

050-D

50A

1700

D

060-D

60A

2700

F

070-D

70A

3800

G

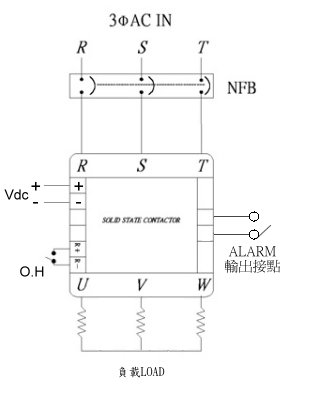

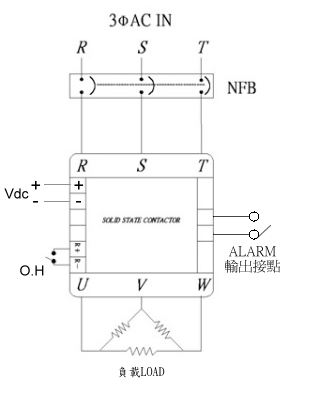

 配線方式：
