電氣特性 |
| |
|
| |
|
環境溫度：
|
0~55°C
|
|
相對濕度：
|
0~90%
|
|
耐壓絕緣：
|
2500Vac/1 Min.
|
|
絕緣阻抗：
|
500MΩ以上
|
| 輸入訊號： |
12Vdc、24Vdc、Relay(接點) |
|
|
|
| |
|
產品特性(Product Characteristic) |
| |
|
| |
圖例和外觀:
| 圖號 |
圖號A |
圖號B |
圖號C |
圖號D |
圖號E |
| 參考圖 |
 |
 |
.jpg) |
 |
 |
| 尺寸 |
72x80x85 mm |
72x105x125 mm |
110x106x125 mm |
107x105x125 mm |
145x105x125 mm |
| 淨重 |
410g |
590g |
700g |
890g |
1000g |
- 體積小、防塵、採模組化設計，故維修容易。
- 無火花、壽命長、符合環保需求。
- 內建互鎖保護功能，On / Off 每分鐘可達60次。
- 驅動迴路保護，防止突波電壓及電流，使動作更穩定可靠。
- 馬達最高容量:220Vac/5.5kw、380Vac/5kw、440Vac/5kw
- 超低消耗功率，可由PLC直接控制訊號。 (Vdc+24V)
- 環保產品(本產品非灌膠，維修容易，零件均可回收，不會造成萬年垃圾) 。
- 100~500Vac全電壓，減少採購及庫存成本。
- 適用對象:天車、輸送帶、搬運台車、鐵捲門、鑽床、攻牙機、、、等任何需要應用馬達正反轉之場合。
- 具有馬達狀態正/反指示接點(AorB接點)。
- A接點規格(max)：60V/350mA (ON.阻值：1.6Ω) B接點規格(max)：400V/70mA (ON.阻值：50Ω)
- 具有馬達啟動狀態指示接點 A接點規格(max)：400V/120mA(ON.阻值：30Ω) B接點規格(max)：400V/90mA(ON.阻值：50Ω)
訂購資訊：
品名：AAAA BB/CC-D-EE-F
例如：MFR1-V2/K0-D-00-A
| AAAA→ |
型號 |
| |
MFR1 (1Φ) |
| BB→ |
工作電壓 |
| |
V2 220Vac |
| |
V3 380Vac |
| |
V4 440Vac |
| CC→ |
馬達容量 |
| |
K0 0.75KW(Max) |
| |
K1 1.1KW(Max) |
| |
K2 2.2KW(Max) |
| |
K3 3KW(Max) |
| |
K4 3.7KW(Max) |
| D→ |
控制訊號 |
| |
D 24Vdc |
| |
A 接點控制 |
| EE→ |
輸出接點 |
| |
00 AA |
| |
01 AB |
| |
10 BA |
| |
11 BB |
|
F→
|
圖號 |
| |
A 圖號A |
| |
B 圖號B |
|
|
| |
|
產品規格 |
| |
|
| |
| 品名 |
規格
|
|
參考圖號 |
| MFR1-V2/K0-D/A |
三相 220V/0.75KW |
24Vdc/接點開關 |
A |
| MFR1-V3/K1-D/A |
三相 380V/1.1KW |
24Vdc/接點開關 |
A |
| MFR1-V4/K1-D/A |
三相 440V/1.1KW |
24Vdc/接點開關 |
A |
| |
|
|
|
| MFR1-V2/K2-D/A |
三相 220V/2.2KW |
24Vdc/接點開關 |
B |
| MFR1-V3/K3-D/A |
三相 380V/3KW |
24Vdc/接點開關 |
B |
| MFR1-V4/K3-D/A |
三相 440V/3KW |
24Vdc/接點開關 |
B |
| MFR1-V4/K3.7-D/A |
|
|
|

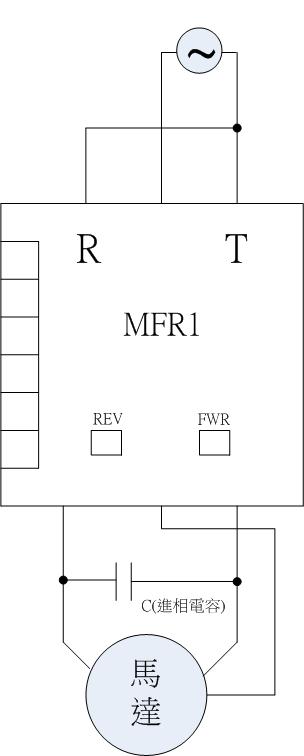

動力線接法：
控制線接法：
|
2 輸出接點
|
|
|
| 正 |
反 |
動作 |
| On |
On |
保持原啟動狀態(註1) |
| On |
Off |
正 |
| Off |
On |
反 |
| Off |
Off |
停止 |
註１：若再馬達起始狀態，則為正轉狀態。 |
| |
|
| |
|
| |
 |
| |
|
| |
|
| |
