電氣特性 |
| |
|
| |
| 環境溫度： |
0~55°C |
| 相對溼度： |
0~90% |
| 耐壓絕緣： |
2500Vac/1 Min. |
| 絕緣阻抗： |
500MΩ以上 |
|
|
|
| |
|
產品特性(Product Characteristic) |
| |
|
| |
- 適用於任何直流脈波(P.W.M)輸出控制場合。
- 本型產品標準為24Vdc/3A以下均可。
- 工作頻率(Duty Frequency)可調，頻率範圍(10Hz~1KHz)或固定(fixed Frequency)。
- 特殊規格電壓/電流均可接受客戶訂製。
訂購資訊：
品名：DM1024 - A B
例如：DM1024 - 1 1
| A→ |
控制訊號 |
| |
1 0-10V |
| B→ |
工作頻率設定 |
| |
1 VR(20K) |
| |
2 0-10V |
| |
3 0-50V/3A |
|
|
| |
|
產品規格 |
| |
|
| |

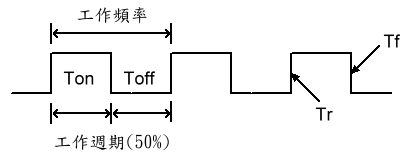

| 工作頻率範圍： |
10Hz~1KHz |
| 工作週期： |
0-100% |
| 工作電壓： |
50Vdc |
| 輸出電流： |
3A |
| 上升時間(Tr)： |
|
| 下降時間(Tf)： |
|
應用說明：
|

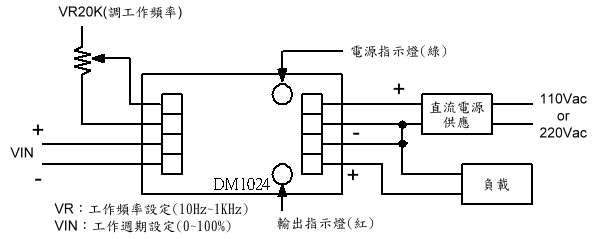

一 工作頻率VR設定接法
|
.png) |
|

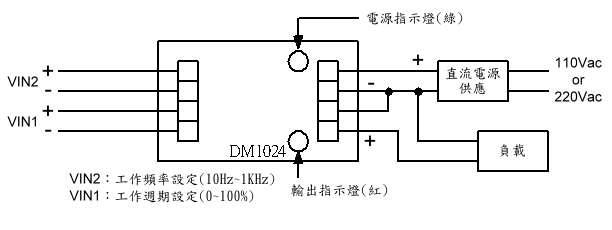

二 工作頻率電壓設定(VIN2)
|
.png) |
|
| |
|
|
