SRS-(1A1B接點)固態電驛接觸器

電氣特性


環境溫度：
0~55°C
相對濕度：
0~90%
耐壓絕緣：
2500Vac/1 Min.
絕緣阻抗：
500MΩ以上
輸入訊號： 5-28Vdc

產品特性(Product Characteristic)







圖號 圖號A 圖號B 圖號C 圖號D
參考圖
尺寸  72x80x85 mm 72x105x125 mm 103x72x110 mm  110x105x125 mm
淨重 410g 590g 460g 700g

圖號 圖號E 圖號F 圖號G 圖號H
參考圖
尺寸 140x85x132 mm 107x105x125 mm 145x105x125 mm 158x85x132 mm
淨重 780g 890g 1000g 1080g
接點構成 (CONTACT FROM)：1a+1b，100~480Vac
負荷電壓 (LOAD VOLTAGE)：100~480Vac
控制電壓 (OPERATION VOLTAGE)：5~28Vdc
負荷電流 (LOAD CURRENT)：2~40A(Max).
動作時間 (TURN ON)：3 ms
復歸時間 (TURN OFF)：1 ms
入出力間絕緣阻抗 (I/O INSULATION RESITANCE)：500 M Ω

產品規格





品名 額定電流 額定電壓 備註 參考圖
SRS1AB-05

 5

  220V/380/440
SRS1AB-15 15  220V/380/440
SRS1AB-25 25  220V/380/440
SRS1AB-40 40  220V/380/440

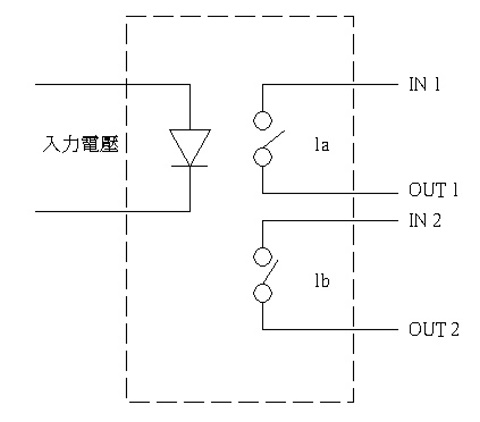

回路結構圖 (TERMINAL IDENTIFICATION)：



應用說明：

1.可應用於ON/OFF頻繁之場合，無火花彈性疲乏、噪音.....等機械式缺點。

2.1A1B接點使控制系統更為簡易。

3.體積小、防塵，適用於高科技無塵室(如電子、光電、太陽能化學)之應用場合。

4.適用於交替控制之應用場合。
