電氣特性 |
| |
|
| |
|
環境溫度： |
0~55°C |
|
相對溼度： |
0~90% |
|
耐壓絕緣： |
2500Vac/1 Min. |
|
絕緣阻抗： |
500MΩ以上 |
|
最小動作電流： |
0.6A |
|
開路時漏電流： |
0.25mA以下 |
|
使用頻率範圍： |
50Hz/60Hz |
|
輸入訊號： |
12Vdc、24Vdc、P.W.M或其它客製規格 |
|
|
|
| |
|
產品特性(Product Characteristic) |
| |
|
| |
|
圖號
|
圖號A
|
圖號B
|
圖號C
|
圖號D
|
|
參考圖
|
[擴充]
|
|
|
|
|
尺寸
|
|
113 x 32 x 98 mm
|
113 x 32 x 123 mm
|
113 x 32 x 153 mm
|
|
淨重
|
|
|
|
|
|
|
|
圖號
|
圖號E
|
圖號F
|
圖號G
|
圖號H
|
|
參考圖
|
|
[擴充]
|
|
|
|
尺寸
|
130 x 32 x 90 mm |
|
132 x 32 x 115 mm
|
132 x 32 x 145 mm
|
|
淨重
|
|
|
|
|
-
體積小，防塵，採模組化設計。
-
固定方式:鋁軌型(圖號A~D)或螺絲固定式(圖號E~H)。
-
SSR控制模組(如圖號E)，可隨意搭配散熱器規格或應用於使用水冷式散熱器，維修時只需要更換模組即可。
-
內含溫度開關(85±5℃)，可作為環境超溫保護裝置。
-
直推式(利用輸入 Vdc或P.W.M或 SSR訊號)，不需額外輔助電源即可推動電力調整器。
-
具有欠相，加熱器斷線，過流，過熱等功能(選配)。
-
具有輸入訊號顯示功能。
-
採用光耦合技術，控制電路和動力線完全隔離。
-
主迴路動力線電壓50~480Vac均可接受訂製。
-
全部採用類比電路設計，高可靠度、設定簡易、沒有數位型當機及操作設定問題。
訂購資訊：
品名：1Z AA B C D E F G
例如：1Z 30 2 1 D 0 W A
|
AA→ |
額定負載電流 |
|
|
15 15A |
|
|
25 25A |
|
|
30 30A |
|
|
40 40A |
|
|
50 50A |
|
|
60 60A |
|
|
70 70A |
|
|
80 80A |
|
|
90 90A |
|
B→ |
額定負載電壓 |
|
|
1 30~120Vac |
|
|
2 100~260Vac |
|
|
3 200~480Vac |
|
|
4 90~480Vac |
|
C→ |
輸入訊號 |
|
|
1 9~28Vdc |
|
|
2 P.W.M |
|
|
3 客製規格 |
|
D→ |
晶片 |
|
|
D SCR |
|
|
T TRIAC (40A以下) |
|
E→ |
特殊功能 |
|
|
0 基本型 |
|
|
1 過熱 |
|
|
2 過熱+斷線 |
|
|
3 過熱+斷線+過流 |
|
|
4 過熱+擊穿 |
|
|
5 過熱+擊穿+過流 |
|
F |
|
|
|
W 端子線 |
|
|
T 端子座 |
|
G |
圖號 |
|
|
A 圖號A |
|
|
B 圖號B |
|
|
| |
|
產品規格 |
| |
|
| |
使用說明：
|
a.擊穿接法
|
b.斷線接法
|
|
|
 |
|

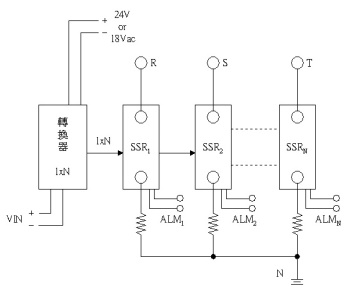

c.多組加熱器(R、S、T、N相)
|

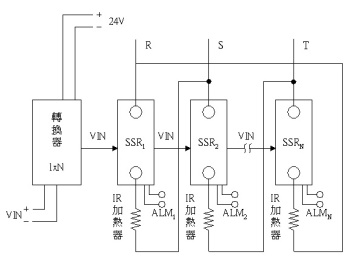

d.多組加熱器(R、S、T)
|
 |
 |
註：當使用多組加熱器應用下，若組數太多，可能導致輸入訊號推動能力不足，所以必須加裝轉換器。 |
| |
|
|
