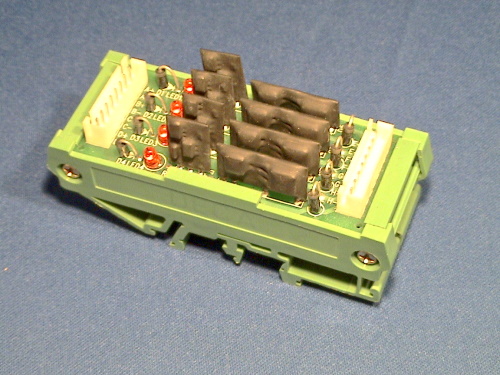

電氣特性 |
| |
|
| |
| 環境溫度： |
0~55°C |
| 相對溼度： |
0~90% |
| 耐壓絕緣： |
2500Vac/1 Min. |
| 絕緣阻抗： |
500MΩ以上 |
|
|
|
| |
|

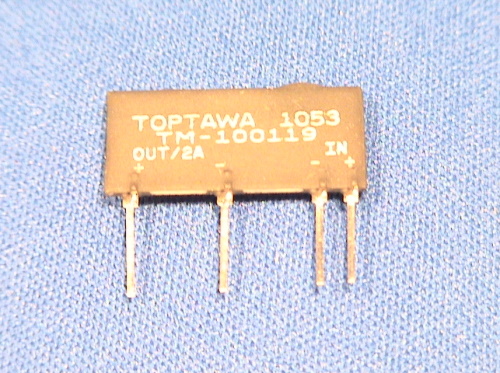

產品特性(Product Characteristic) |
| |
|
| |
- 應用於直流控制場合
- 輸入和輸出完全隔絕
- 增加少數零件即可將控制訊號範圍提升至3到24Vdc
訂購資訊：
品名：DM0952 - A B
例如：DM0952 - 1 2
| A→ |
控制訊號 |
| |
1 5V |
| |
2 12V |
| |
3 24V |
| |
4 3-28V |
| B→ |
線材長度 |
| |
1 50cm |
| |
2 100cm(標準) |
| |
3 150cm |
|
|
| |
|
產品規格 |
| |
|
| |
| 輸入電壓： |
3Vdc |
| 輸入電源： |
10mA |
| 輸出電流(25°c)： |
2A |
| 輸出電流(100°c)： |
2A |
| 工作電壓： |
50Vdc |
| 導通阻抗： |
0.075Ω |
| 導通時間(Ton)： |
0.2ms |
| 截止時間(Toff)： |
0.05ms |
| 隔離阻抗： |
500MΩ以上 |
應用說明：
|

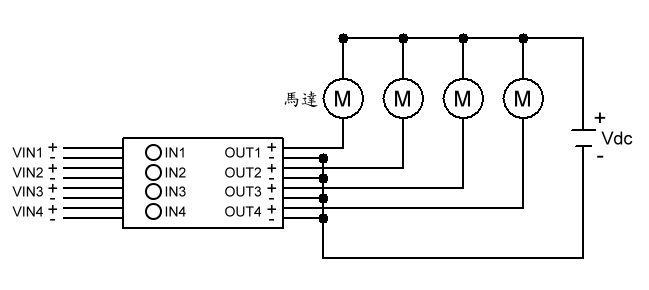

一 馬達接法
|
.png) |
|

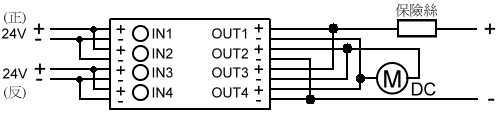

二 直流馬達正/反轉接法
|
|
.png) .png)
注意事項：1 (正)(反)輸入訊號不可同時送電，避免輸出側短路。
2 負載側請加裝保險絲。
|
|

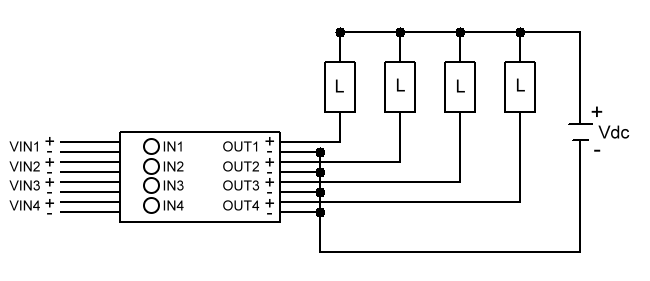

三 電磁閥接法(電感/線圈)
|
.png) |
|

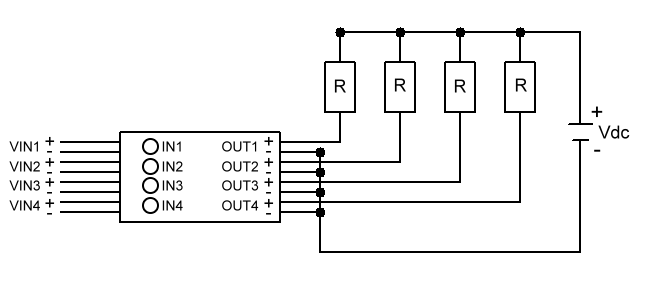

四 一般接法(電阻R)-A
|
.png) |
|

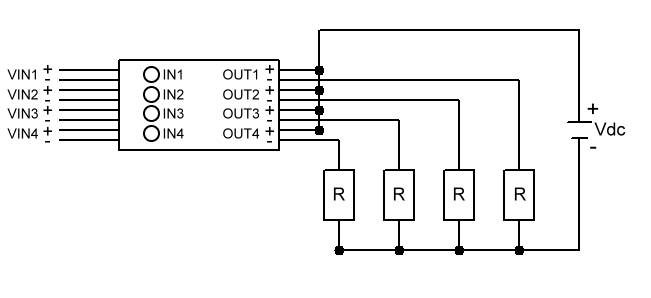

五 一般接法(電阻R)-B
|
 |
|
| |
|
|
