SSR[DC-AC] 固態繼電器[DC-AC]

電氣特性


環境溫度： 0~55°C
相對溼度： 0~90%
耐壓絕緣： 2500Vac/1 Min.
絕緣阻抗： 500MΩ以上
使用頻率範圍： 50Hz/60Hz
控制方式： 4-28Vdc
反應速率： 1/2 Cycle+1ms

產品特性(Product Characteristic)

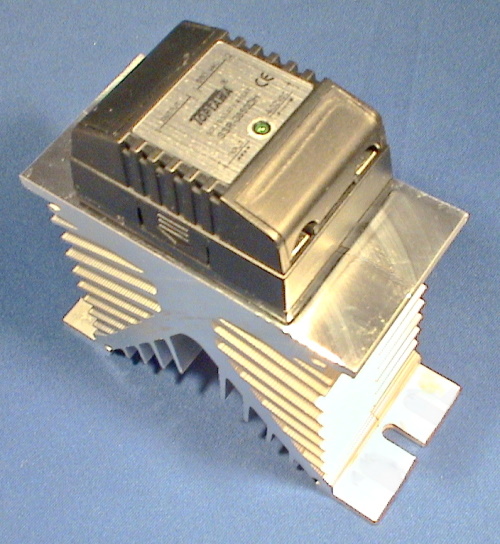

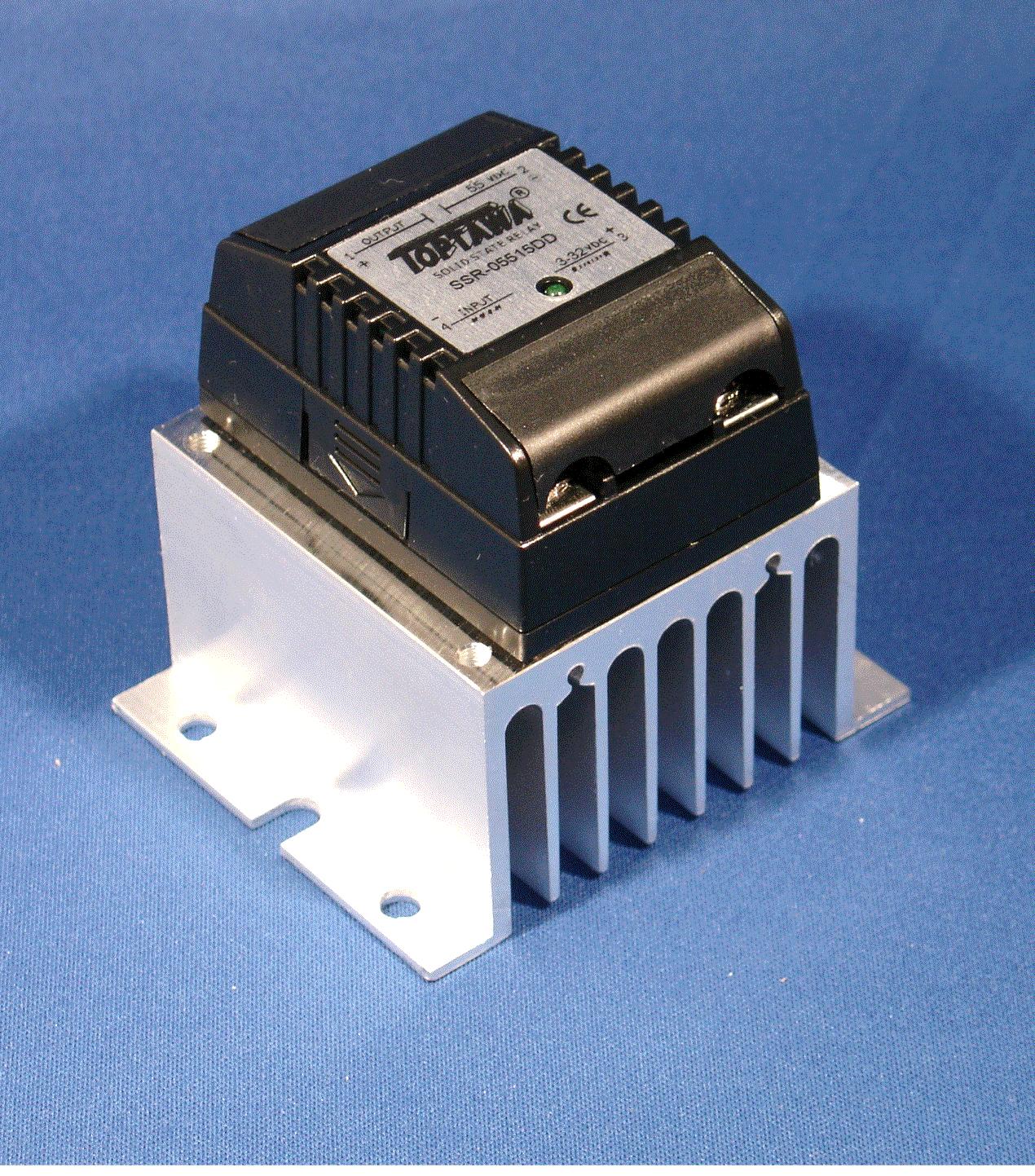

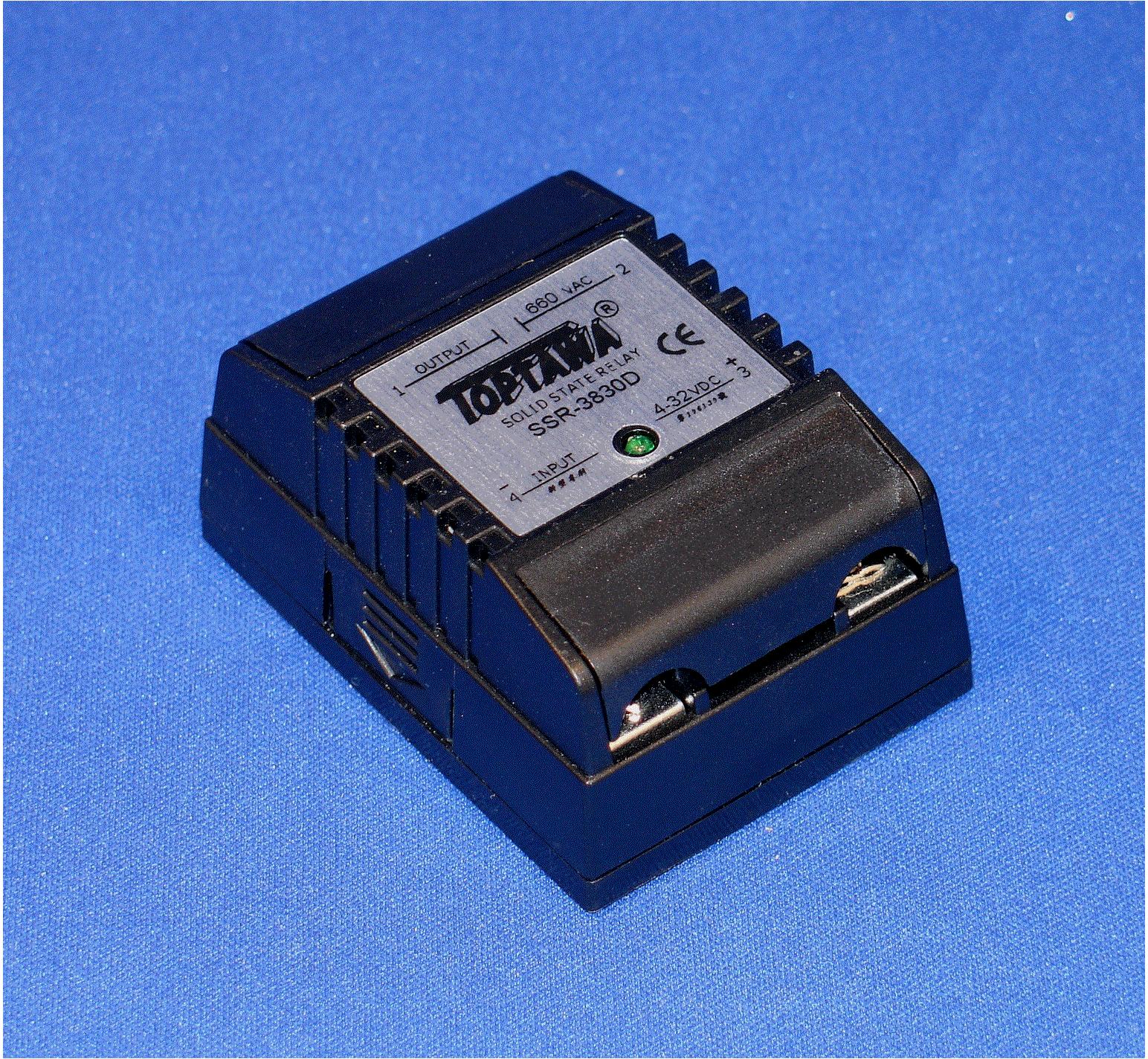

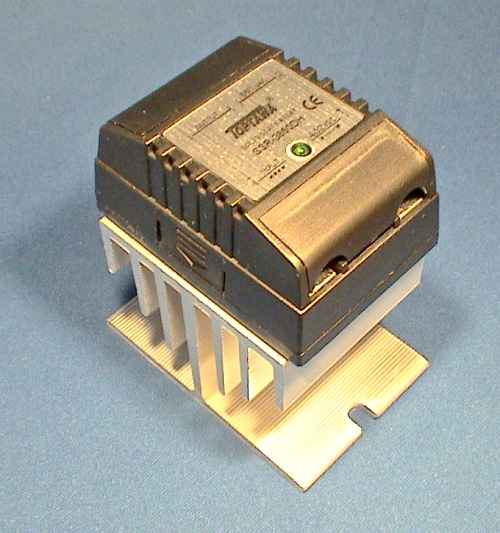

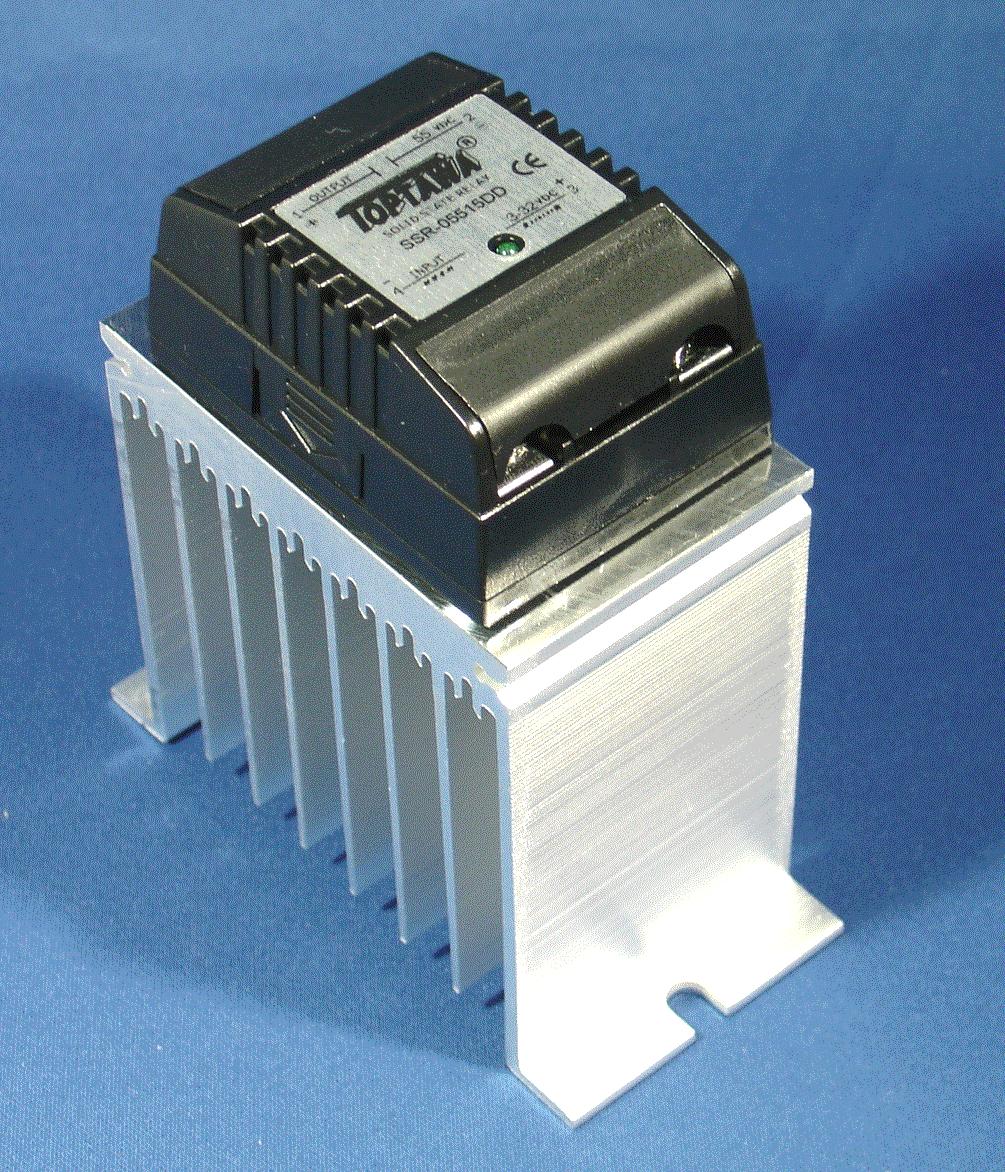

圖號 圖號A 圖號B 圖號C 圖號D
參考圖
尺寸 67x48x33 mm 67x80x75 mm  75x50x83 mm 104x50x115 mm
淨重 130g 320g 270g 390g

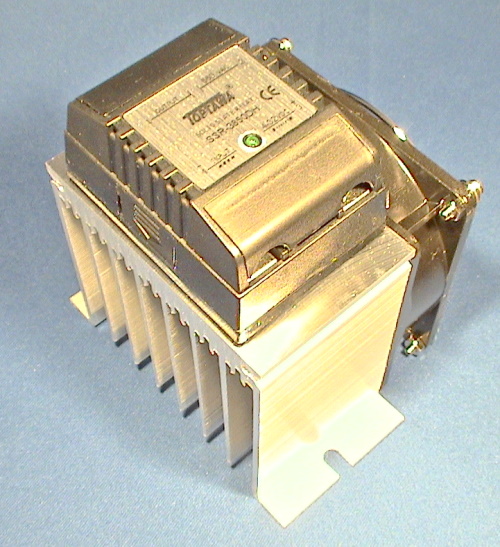

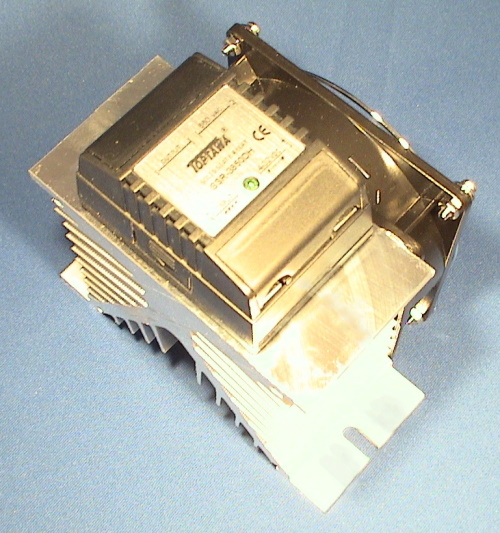

圖號 圖號E 圖號F 圖號G
參考圖
尺寸 126x53x128 mm 104x85x115 mm 126x88x128 mm
淨重 640g 690g 960g

  1. 無機械式開關之火花問題。
  2. 無噪音，無公害。
  3. ON/OFF速度快。
  4. 產品可靠度高，壽命長。
  5. 直流控制，與AC電源隔離，配線容易，無需輔助電源。
  6. 可接突波吸收器。
  7. 具有防護蓋，端子不外露避免觸電危險。
  8. 維修容易，可重覆使用，避免隨意丟棄造成環保問題。
  9. 外型美觀，造型優雅，提昇產品價值觀。
  10. CE註冊號碼:EM/2003/60003。
  11. 中華民國專利(新型第196139號、新型第212283號)、中國專利(ZL 02 2 00388.6號)，仿冒必究。
  12. 另有特殊規格。例如：過熱、過流、斷線、SCR擊穿、警報輸出可供選擇。(TRIAC only)

 訂購資訊：

　品名：SSR AA BB C D
　例如：SSR 22 15 D A

AA→ 額定負載電壓
  22　低壓(100~260Vac)
  38　高壓(100~480Vac)
BB→ 額定負載電流值
  15　15A
  25　25A
  40　40A
  50　50A
C→ 輸入方式
  D (直流電)
D→ 圖號
  A　圖號A
  B　圖號B


產品規格


電流 / 模組 A(av) I2t(A2s) 圖號 推薦圖號

15/T

15A

 220

B C

B

25/T

25A

 440

B C

B

40/T

40A

 770

D F

D











15/D

15A

 220

B C

B

30/D

30A

 770

B D F

B

40/D

40A

 1100

D F

D

50/D

50A

 1600

D E F

D

60/D

60A

 2700

D E F G

E

70/D

70A

 3800

E G

E

 註：散熱器之選用，可選配，上表為工廠設定之標準規格。

應用說明：

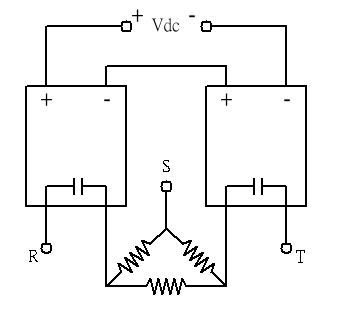

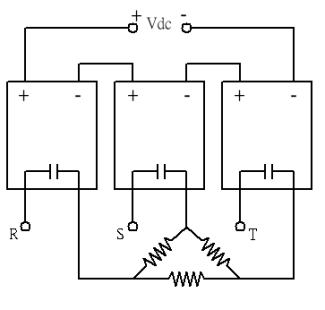

單相單極 三相二極(串接)

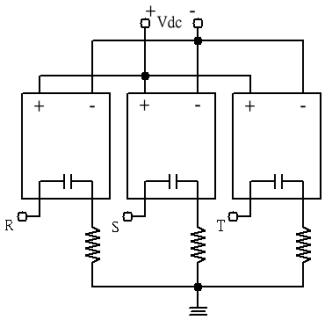

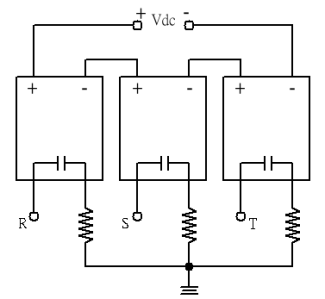

三相三極(串接) 三相三極N相(串接)

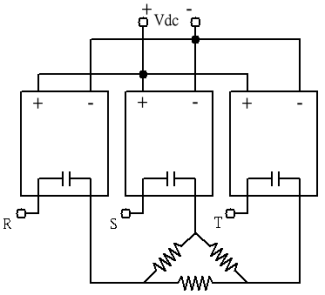

三相二極(並接) 三相三極(並接)
